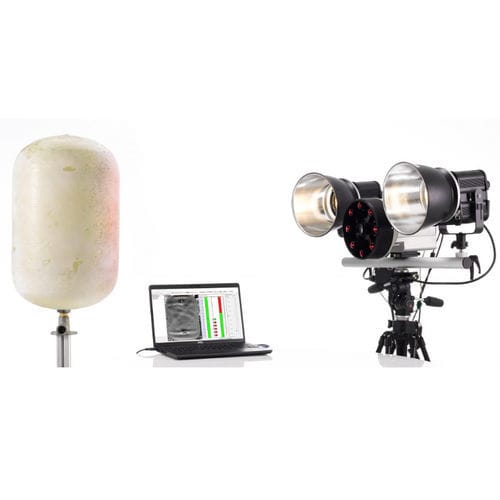

Medidor de campo FlawExplorer

de superfíciea laserpara a indústria aeroespacial

O FlawExplorer é um sensor NDT de cisalhamento a laser concebido para ser utilizado em aplicações de controlo de qualidade pós-produção ou em inspecções de componentes no terreno (em serviço). Dependendo da aplicação, o sensor pode ser configurado com sistemas de excitação térmica ou de vácuo (parcial) e pode também ser automatizado. Incorpora a mais recente tecnologia de mudança de fase, fornecendo resultados de medição precisos e fiáveis através de imagens claras e nítidas com uma resolução de deslocamento submicrométrica. O sensor FlawExplorer está completamente contido numa unidade leve (5 kgs / 11 lbs). São necessárias apenas duas ligações para operar o sensor: uma para a alimentação e outra para os dados da câmara. Com uma eletrónica de imagem e controlo totalmente integrada, o sensor incorpora: uma câmara CMOS (standard) de 3,2 MPx ou (opcional) de 5 MPx com uma taxa de fotogramas máxima de 37 e 24 Hz, respetivamente, uma lente de zoom varifocal, oito díodos laser (Classe 3R), corte automático, calibração automática da projeção e piezos de mudança de fase. O sensor está contido numa caixa de alumínio com um anel de proteção amovível. O design robusto do FlawExplorer foi concebido para resistir a choques, pancadas e vibrações. A cisalhamento a laser tem uma das taxas de inspeção mais elevadas em comparação com qualquer método NDT, especificamente porque utiliza um grande campo de visão (FoV) a partir da utilização de múltiplos díodos laser coerentes. Um FlawExplorer utiliza 8 díodos laser para gerar uma grande área de iluminação = Campo de Visão (FoV). Para uma câmara standard de 3,2 MPx, o tamanho da imagem projectada num disparo pode atingir até 2,9 m x 2,1 m (9,4 pés x 7,0 pés) ou para uma câmara opcional de 5,0 MPx, até 3,4 m x 2,8 m (11,2 pés x 9,3 pés)
