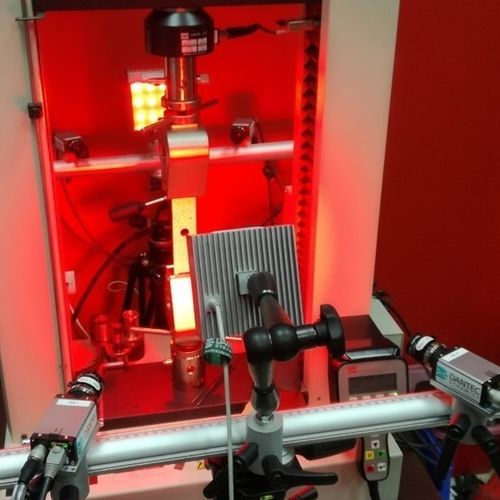

Correlacionador digital MulticamDIC

O MulticamDIC é um sistema de medição combinado, de matriz estéreo, de Correlação de Imagem Digital (DIC), constituído por 4 ou mais (até 16) câmaras USB3 ou GigE. Este sistema de medição avançado e específico da aplicação oferece aos engenheiros de ensaio a capacidade de efetuar ensaios de superfície em grande escala e complexos (com contornos) de sub-(componentes) e estruturas. Uma das principais vantagens da utilização de um sistema MulticamDIC é que o campo de visão (FoV) pode ser expandido para vários m2 (até cerca de 25-30 m2), utilizando a visão adicional fornecida por várias câmaras (sem reduzir a precisão espacial). Isto permite a visualização de medições completas de componentes, objectos e estruturas inteiras. Num sistema MulticamDIC, as câmaras podem ser dispostas livremente numa matriz agrupada, em vez de serem dispostas em pares. Por exemplo, a área FoV da utilização de um sistema MulticamDIC (16 câmaras) pode ser aumentada até 8x, em comparação com a FoV fornecida por um único sistema DIC de estéreo-sonda (com a mesma resolução espacial). Utilizando o sistema MulticamDIC, várias câmaras podem ser dispostas, configuradas e instaladas num conjunto agrupado para aplicações específicas de ensaio de materiais. Por exemplo: uma matriz unilateral (plana) pode ser configurada para o ensaio de superfícies complexas (com contornos) e de grande escala (ou seja, para asas, lâminas, vigas e paredes), uma matriz unilateral (cilíndrica/esférica) pode ser configurada para o ensaio de superfícies redondas/cilíndricas/esféricas (ou seja, para cilindros pressurizados ou objectos insuflados), e uma matriz de dupla face (bi-planar) pode ser configurada para o ensaio da deformação real através da medição da secção transversal
