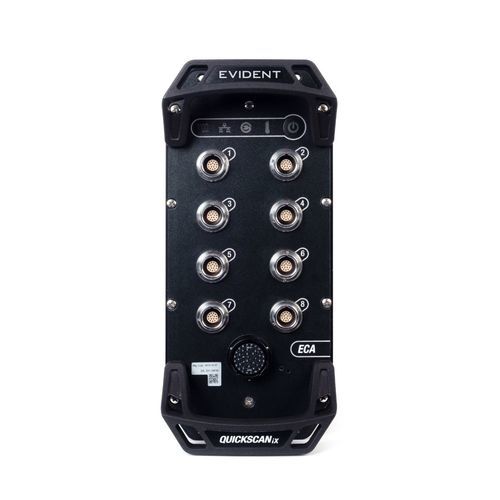

Sistema de aquisição de dados de superfície QuickScan iX ECA

para aplicações aeroespaciaisde alta velocidadesem display

Solução potente de matriz de correntes parasitas para inspeção de superfícies em processo O instrumento de aquisição QuickScan iX ECA foi especificamente concebido para inspecções de superfícies num ambiente de produção de materiais. A sua conceção cumpre as mesmas normas industriais fiáveis de E/S de 24 V que o instrumento QuickScan iX PA, comprovado no terreno. Podem ser ligadas até oito sondas por unidade. Podem ser combinadas várias unidades de aquisição para configurações mais exigentes em termos de sondas ou velocidade. Construído para resistir às exigências industriais O instrumento QuickScan iX ECA é a nossa última geração de unidades de aquisição de correntes de Foucault para sistemas de inspeção industrial. A unidade de aquisição cumpre as normas IP55 e integra-se facilmente em ambientes industriais. Expansível para necessidades de inspeção de alta velocidade Podem ser ligadas até oito sondas por unidade. Várias unidades de aquisição podem ser combinadas para configurações mais exigentes que envolvam mais sondas ou requisitos de velocidade mais elevados. Modos de excitação - Modo de frequência única ou multifrequência. Modo multiplexado que permite a multiplexação temporal de até duas frequências simultâneas. Número de entradas/tempos - Máximo de 2 entradas por conetor de sonda inteligente Máximo de 8 entradas por conetor antigo Total de 8 entradas para o instrumento, 32 tempos de cada uma para um total de 256 tempos Gama de frequências - 50 kHz a 2 MHz Impedância de saída, de acordo com a norma ISO 15548-1 Secção 6.2.3 - < 1,5 Ω típica a 480 kHz, limitada por corrente Carga máxima de saída, por ISO 15548-1 Secção 6.2.5 - Até 9 W típica a 480 kHz Entradas da sonda Impedância de entrada, conetor de 16 pinos, por ISO 15548-1 Secção 6.3.2 - 850 kΩ típica
