Detector de falhas por correntes de Focault NORTEC 700

digitalportátilpara aeronáutica

Visão geral
O NORTEC™ 700 integra, numa única plataforma, a inspeção por correntes de Foucault convencional (ECT) e a avançada matriz de correntes (ECA). Uma nova geração de sondas e imagem de alta fidelidade oferece capacidades de dupla frequência e inspeção de orifícios, fluxos de trabalho simplificados e configuração uniforme entre aplicações. O NORTEC 700 padroniza funções avançadas de inspeção por correntes de Foucault para oficina e campo.

Modelos

• N700: ECT convencional para inspeções com frequência única. Detecção de fissuras superficiais e próximas da superfície; medição de condutividade.
• N700D: Acrescenta operação de dupla frequência e inspeção de orifícios (scanner rotativo) às capacidades ECT.
• N700i: Integra ECT e aplicações ECA com deteção automática de camadas, visualizador de defeitos e suporte completo para inspeção de orifícios.

Principais características

• Interface híbrida com teclas físicas e ecrã táctil para operação rápida e navegação clara.
• Predefinições inteligentes por aplicação que configuram automaticamente parâmetros para sondas e tipos de inspeção selecionados.
• Design leve e ergonómico, portátil para utilização em campo.
• Sondas ECA de nova geração com suporte até 256 canais (conforme configuração) para maior repetibilidade e uniformidade de sinal.

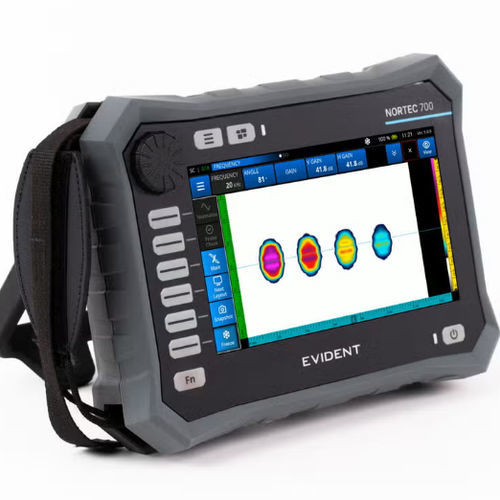

• Ecrã de 7" de alta luminosidade e resolução com mapeamento de cor avançado e visualização em tempo real.

Integração ECT e ECA
O NORTEC 700 combina ECT e ECA num único equipamento, permitindo alternar modos sem perder o contexto de configuração e reduzindo o número de instrumentos na frota.

Inspeção de orifícios e deteção de camadas
A deteção automática avançada de camadas e o modo Freeze suportam inspeções de orifícios e multilayers. O N700i distingue respostas do elemento de fixação/backing de defeitos reais, reduzindo falsos alarmes. O Defect Viewer e a sobreposição do scanner MiniMite simplificam a localização de defeitos em orifícios.

Quatro conectores
Todos os modelos incluem conector universal LEMO de 16 pinos, conector ECT BNC com balanceamento interno automático, conector ECA e conector I/O para integração de sistemas. O conector LEMO suporta reconhecimento de sondas POWERLINK e predefinições do equipamento para inspeção de orifícios e verificações de condutividade.

Ecrã e layouts
Seleção rápida de layout através da tecla Next Layout. Modos disponíveis: plano de impedância simples, plano de impedância duplo, sweep (strip chart), vista 1:1, C-scan, C-scan waterfall, ecrã dividido e vista all‑in‑one com até três traços configuráveis.

Integração e durabilidade

• Proteção: IP65.
• Temperatura de funcionamento: -10 °C a 50 °C (80% HR).
• Filtro de nulagem contínuo, strip chart com alarme de sweep; taxa de medição até 30 kHz.
• Controlo remoto via software NORTEC PC; saídas de alarme e analógicas; entradas digitais para integração.

Relatórios e gestão de ficheiros simplificados
Capture e guarde instantâneos de inspeção, parâmetros de configuração e dados de sinal diretamente no detector. O Gestor de Ficheiros integrado permite pré‑visualizar, editar, sobrescrever e eliminar, com edição de texto para nomes de ficheiros e notas.

Aplicações

• Aeroespacial: inspeções de superfície, rodas e orifícios; adequado para tarefas críticas de END.
• Defesa: ferramenta de inspeção para aeronaves, veículos terrestres e plataformas navais.
• Industrial: inspeção de soldaduras, testes de trocadores de calor e tubos, verificações de superfície e corrosão em diversos materiais.

Especificações técnicas

• Dimensões da caixa: 230,7 mm × 166,9 mm × 71,9 mm
• Peso: 1,79 kg (com bateria Li‑ion)
• Classificação IP: IP65
• Modelo/tipo de bateria: 600-BAT-L-2 (Li‑ion)
• Autonomia: Mínimo 8 horas em inspeções ECT padrão
• Temperatura de operação: -10 °C a 50 °C (80% HR)
• Temperatura de armazenamento: -20 °C a 50 °C (com bateria)
• Ecrã: 7" TFT LCD
• Alimentação (DC‑IN): 24 VDC (60 W)
• Armazenamento de dados: 64 GB interno
• Intervalo de frequências: 5 Hz a 12,5 MHz
• Ganho: 0–100 dB, passos de 1 dB
• Alarmes: 3 independentes
• Capacidade array: Até 128 intervalos temporais
• Entradas: 2
• Taxa de amostragem: Até 30 kHz
• Conectividade: USB‑C periférico, Wi‑Fi/Bluetooth opcionais, conector LEMO I/O 19 pinos
• Tipos de sondas: Absoluta e diferencial; compatível com sondas NORTEC PowerLink e fornecedores comuns
