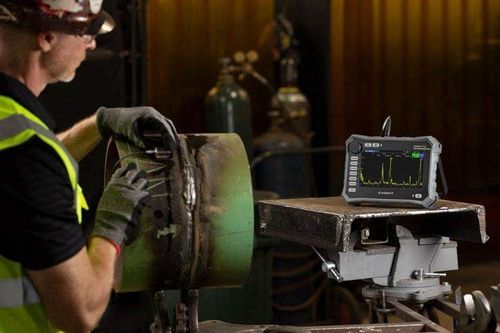

Detector de falhas por ultrassom convencional EPOCH™ 700

digitalportátilpara materiais

Visão geral
O EPOCH 700 é um detector de defeitos por ultrassom convencional que combina um ecrã tátil de 7 polegadas, um botão de ajuste dedicado e teclas de acesso direto para operação confiável em campo. Fornece digitalização A-scan de 24 bits, receptor de alta faixa dinâmica e suporte a arquivos .nde abertos. O equipamento é qualificado para procedimentos EPRI PDI em inspeções nucleares e projetado para inspeções portáteis e rastreáveis.

Principais características

• Digitalização A-scan de 24 bits para aquisição de sinal em alta resolução e medições de amplitude até 0–800% da altura do ecrã.
• Receptor de alta faixa dinâmica para reduzir saturação e corte.
• Pulser PerfectSquare™ ajustável com tensões 100/200/300/400 V e larguras de pulso de 20 ns a 5000 ns.
• Mais de 20 filtros digitais (banda estreita, banda larga, passa‑baixas).
• Métodos completos de dimensionamento: DAC/TCG (ASME, JIS, CNDAC, personalizados), DGS/AVG, AWS D1.1/D1.5.
• Suporte a .nde e gravação de A-scan a bordo (até 30 s a 60 fps) com exportação .nde.
• Grau de proteção IP65, testes MIL‑STD de choque e vibração; ergonomia equilibrada (~1,8 kg com bateria).
• Conetividade integrada: Wi‑Fi, Bluetooth e USB‑C moderno.

Interface do utilizador e fluxo de trabalho
A interface combina menus de estilo móvel com indicadores codificados por cores e layouts contextuais. O botão de ajuste dedicado oferece controlo tátil contínuo com clique central. Ferramentas a bordo incluem configurador visual de métodos de dimensionamento, visualização ray‑trace e geração de relatórios estruturados para simplificar a configuração e a documentação.

Aplicações

• Inspeção de soldaduras para óleo & gás, produção de energia, infraestruturas e transporte.
• Inspeção de compósitos para aeroespacial, New Space e setor automóvel.
• Inspeção de componentes e metais para controlo de qualidade na fabricação.
• Inspeções nucleares exigentes — qualificado para vários procedimentos EPRI PDI e compatível com sondas qualificadas.

Relatórios de inspeção e gestão de dados
O EPOCH 700 suporta gestão de ficheiros por pastas com 64 GB de armazenamento interno, geração de relatórios estruturados no equipamento e exportação .nde para integração com plataformas de análise. Sequências A-scan podem ser gravadas, revistas a bordo e exportadas para registos verificáveis.

Características / especificações técnicas

• Dimensões: 230,7 mm × 166,9 mm × 71,9 mm
• Peso: ~1,8 kg (com bateria)
• Autonomia da bateria: >8 horas (típico)
• Temperatura de operação: -10 °C a 50 °C (até 80 % UR)
• Ecrã: TFT LCD 7 polegadas
• Armazenamento: 64 GB interno
• Tensões de pulso: 100 / 200 / 300 / 400 V (unipolar)
• Modos de pulso: Pulse‑Echo, Dual, Through Transmission (TTU)
• Ganho do receptor: 0–110 dB (passos de 0,1 dB)
• Filtros: 23 filtros digitais
• Profundidade A-scan: 24 bits; amostras ≥1024 pontos
• Taxas de amostragem: 200 MS/s (padrão), 25 MS/s (estendido), 400 MS/s (alta resolução)
• Alcance: 3,5 mm a 24 500 mm (a 5 900 m/s)
• Classificação IP: IP65; testes MIL‑STD choque & vibração
• Conetividade: USB‑C, Wi‑Fi, Bluetooth, LEMO 19 pinos
