Piloto automático para avião leve

para helicópterode dois eixos

Visão geral
O sistema de piloto automático multieixo integra um display Oblò A/P ou Oblò2 A/P ou Eclipse com uma ACU (Autopilot Control Unit) e um servo digital FX75 por eixo controlado para fornecer controlo de rumo, altitude e navegação.

Componentes do piloto automático

• ACU (Autopilot Control Unit) — disponível em orientação vertical ou horizontal
• FX75 — servo digital (um servo por eixo controlado)

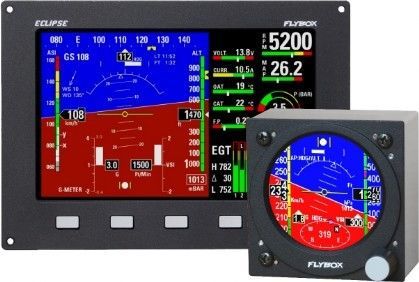

• Oblò / Oblò2 / Eclipse IFIS ou PFD — função de piloto automático incluída em modelos específicos

Funções do piloto automático

• HDG/TRK Modo: controlo de rumo e tracking para navegação horizontal
• ALT Modo: manter altitude ou subir/descer para uma altitude pré-selecionada
• NAV Modo: segue um GOTO ou plano de voo de um GPS externo
• Funções adicionais/segurança: ativação/desativação remota a partir do manche ou volante; manter HDG/TRK executa uma curva de 180° à esquerda; manter NAV executa uma curva de 180° à direita; taxa de subida (Vs) ajustável pelo utilizador; torque de override ajustável

Composições do piloto automático

• Baseado em Oblò: requer Oblò A/P ou Oblò2 A/P (versões autopilot), uma ACU e 1 ou 2 servos FX75 conforme o número de eixos. Referências de produto: 801010 (Oblò A/P versão autopilot, inclui Oblò 801000), 801011 (Oblò2 A/P versão autopilot, inclui Oblò2 801002). Unidades padrão Oblò (801000) ou Oblò2 (801002) podem ser atualizadas para a versão autopilot através da chave de ativação de software (801020).
• Baseado em Eclipse: requer Eclipse IFIS ou PFD (modelo compatível com autopilot), uma ACU e 1 ou 2 servos FX75.

Ilustrações

• Imagens dos instrumentos e diagramas de fiação são fornecidos para instalações baseadas em Oblò e Eclipse, mostrando a disposição dos instrumentos e o cabeamento para integração do autopilot.

Especificações técnicas

• Tipo de produto: sistema de piloto automático multieixo (baseado em Oblò / Oblò2 / Eclipse)
• Displays compatíveis: Oblò A/P, Oblò2 A/P, Eclipse IFIS/PFD (modelos compatíveis com autopilot)
• Unidade de controlo: ACU — versões vertical ou horizontal disponíveis
• Atuadores: servos digitais FX75 (um por eixo controlado; 1 ou 2 conforme a instalação)
• Modos de voo suportados: HDG/TRK, ALT, NAV
• Funções de segurança: ativação/desativação remota no manche/volante; manobras de 180° por manutenção; taxa de subida e torque de override ajustáveis
• Atualização: unidades padrão Oblò (801000) ou Oblò2 (801002) podem ser atualizadas para a versão autopilot via chave de ativação de software (801020)
