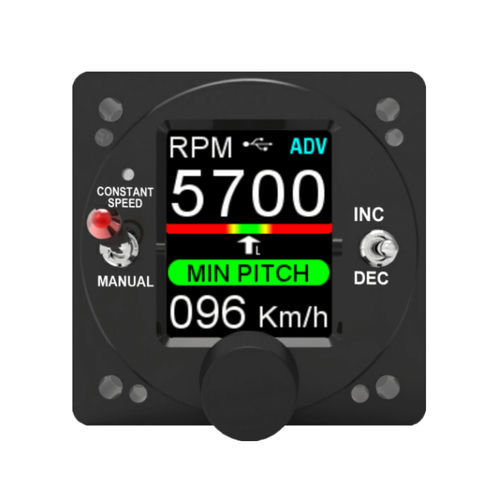

Unidade de controle manete de potência APR1-M-HC

para avião

Visão geral

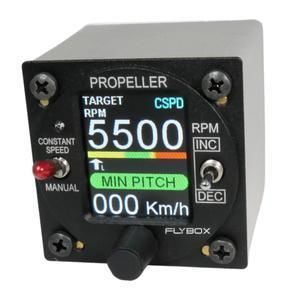

APR1 é o controlador de hélice automático que permite operar o conjunto motor como Single‑Lever Engine, gerenciando automaticamente as RPM. O piloto comanda a potência com a alavanca do acelerador enquanto o APR1 ajusta as rotações conforme as fases de voo para manter desempenho e limites de proteção.

Versões disponíveis
APR1 está disponível em quatro versões: B-LC (Base Low Current), B-HC (Base High Current), M-LC (Map Low Current) e M-HC (Map High Current). As versões M incorporam um sensor MAP para limitar o torque do motor segundo as especificações do fabricante.

Principais características

• Controlador automático de hélice que permite operação por alavanca única para simplificar a gestão em voo
• Display a cores legível à luz do sol com ajuste automático de brilho
• Microcontrolador de 32 bits e sensores de estado sólido para regulação precisa das RPM
• Corrente de saída até 20 A com proteção contra curto‑circuito em modo automático
• Projeto universal compatível com muitos motores (incluindo série Rotax iS) e todos os tipos de hélices

Sensores incluídos

• Sensor de velocidade do ar
• Sensor MAP (apenas versões M)
• Sensor de luz

Interfaces

• Botão rotativo com pressão
• Chave Auto/Manu
• Chave Inc/Dec
• 1 entrada de controlo remoto digital
• 1 entrada de controlo remoto analógico
• 3 barramentos CAN
• 2 portas seriais RS232
• Porta USB 2.0

Fabricação

• Caixa usinada a partir de alumínio maciço
• Acabamento com pintura eletrostática em pó
• 100% fabricado e testado com processos automatizados

Conteúdo da embalagem

• Instrumento APR1
• Manual do usuário impresso (versão em inglês)
• Parafusos M4×10 mm
• Resistor 120 Ω
• Lista de embalagem

Acessórios opcionais

• Cabo extensor USB 0,5 m (código 604010)

Notas
Existem variantes especiais para hélices elétricas e para reguladores Jihostroj. As versões M incluem sensor MAP e funcionalidades adicionais de proteção do motor.

Especificações técnicas

• LCD gráfico colorido com retroiluminação de 1000 nits
• Montagem padrão: 2-1/4", 57 mm
• Caixa em alumínio pintada em pó
• Dimensões: 60 × 60 × 60 mm
• Peso: 235 g
• Tensão de alimentação: 10–30 V
• Corrente de saída: até 20 A (com proteção contra curto‑circuito)
• Comunicação: 3 barramentos CAN
• USB: porta USB 2.0
