EFIS MFD ECLIPSE NG

PFDdisplay primário de vooEFIS

Visão geral

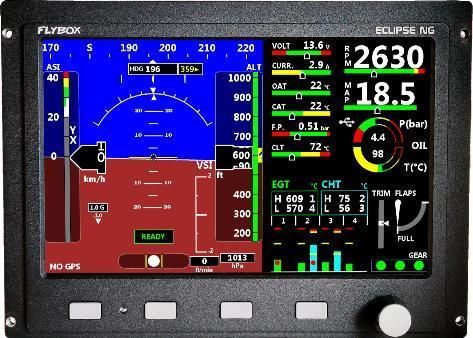

O instrumento integrado ECLIPSE NG dispõe de um ecrã de 7 polegadas legível à luz solar que apresenta dados de motor e de voo organizados em várias páginas. As funcionalidades principais incluem visualização gráfica de dados, alarmes de voz, três entradas de câmara a cores e um registrador de dados integrado com visualizador gráfico. Existem duas versões para satisfazer diferentes configurações de painel e orçamentos.

Páginas e funções principais

• Página IFIS (Integrated Flight Information System): horizonte artificial e dados de voo à esquerda, parâmetros essenciais do motor à direita
• Página PFD (Primary Flight Display): indicador de atitude em página completa com dados de voo ampliados
• Página EIS (Engine Information System): parâmetros completos do motor, contadores de horas e secção de gestão de combustível

Dados de ar e atitude

• Indicador de atitude
• Indicador de derrapagem
• Bússola
• Velocidade indicada
• Altímetro
• Indicador de velocidade vertical
• Velocidade ao solo GPS
• G-Meter

Motor

• RPM
• MAP
• Pressão do óleo
• Temperatura do óleo
• Até 6 canais EGT
• Até 6 canais CHT
• Temperatura do líquido de arrefecimento
• OAT
• CAT
• Pressão do combustível
• Computador de combustível: consumo instantâneo, autonomia, combustível restante, combustível usado desde o último voo, alcance e reserva até ao ponto seguinte (se ligado ao GPS)
• Até 3 indicadores de nível de combustível calibrados
• Tensão de alimentação
• Corrente
• Contador de horas com contadores separados para cada regime (arcos verde, amarelo, vermelho)
• Hora local via GPS
• Temporizador de voo automático

Indicação de partes móveis

• Posição do trim (elevador)
• Posição dos flaps
• Truque do trem de aterragem (para cima/para baixo)

Piloto automático de 2 eixos

• Manter rumo e altitude definidos
• Navegação GPS (a partir da leitura de fio RMB)
• Navegação WiFi (recebe plano de voo da app, requer kit Flybox Connect)

Outras funcionalidades

• Registrador de dados com amostragem de 1 s durante 100 h
• Memória de pico para cada parâmetro do motor
• 3 entradas de câmara
• Saída de alarme por voz
• Saídas de alarme digitais (para ligar LED ou buzzer)
• Limiares, unidades e alarmes personalizáveis para cada instrumento
• 2 barramentos CAN
• 2 portas seriais RS232
• 1 porta USB
• Entrada de dados GPS
• Codificador de altitude para transponder serial

Slave / MFD
O MFD Eclipse NG é um instrumento escravo que mostra todos os dados disponíveis da unidade mestre Eclipse NG e liga-se ao instrumento principal com apenas dois fios. Destina-se a configurações de glass cockpit com duas telas.

Características / especificações técnicas

• Dimensões: 188 x 136 x 46 mm
• Peso: 900 g
• Faixa de temperatura de funcionamento: -20 a +70 °C
• Tensão de alimentação: 10–30 Vdc
• Corrente de alimentação: 0,5 A
• Conexões elétricas: conectores D-Sub
• Software atualizável via pen drive USB
