EMS digital EngiMaster

para avião levepara ultraleve motorizado

Visão geral

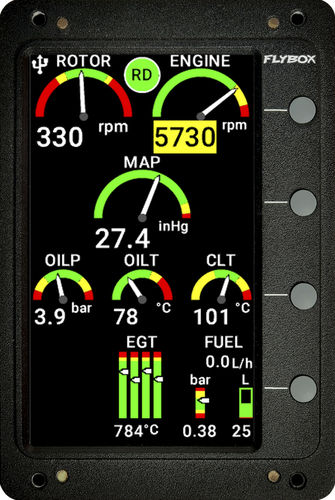

EngiMaster é um EIS compacto e elegante projetado para aeronaves de asa fixa e rotor. Pode ser montado horizontal ou verticalmente para adaptar-se a todos os painéis e encaixa em cabines pequenas graças ao baixo peso e dimensões compactas. É compatível com motores Rotax injetados e aspirados e pode ser interligado com quase todos os motores do mercado. Com seu ecrã de 4,3" pode apresentar até 6 EGT e 6 CHT. Os dados do motor são amostrados 20 vezes por segundo. EngiMaster oferece uma ampla gama de opções, apresentadas em três ecrãs de fácil acesso.

Versões disponíveis

• EngiMaster Fixed Wing - Horizontal (Cod. 661000FH)
• EngiMaster Fixed Wing - Vertical (Cod. 661000FV)
• EngiMaster Rotary Wing - Horizontal (Cod. 661000RH)
• EngiMaster Rotary Wing - Vertical (Cod. 661000RV)

Ecrãs principais

• Ecrã principal: RPM do rotor, RPM do motor, MAP, pressão e temperatura do óleo, temperatura do líquido de arrefecimento, EGTs, CHTs, pressão e quantidade de combustível.
• Segundo ecrã: indicadores de tensão, corrente, IAT e OAT, e medições dos contadores Hobbs.
• Terceiro ecrã (datalogger): visualizador de dados que permite percorrer todos os dados recolhidos do motor e das sondas opcionais.

Funções

• Funções do motor: RPM motor, RPM rotor, MAP com sensor integrado, pressão de óleo, temperatura de óleo, 6 entradas CHT, 6 entradas EGT, pressão de combustível, OAT (Outside Air Temperature), CAT (temperatura carburador/airbox), voltímetro, amperímetro, contador de horas (dividido em zonas verde/amarelo/vermelho), memórias de pico RPM motor/rotor (pico do último voo e máximo histórico), cronómetro de voo, hora local-UTC (GPS requerido), 3 entradas de vídeo composto, 2 entradas para interruptores remotos.
• Gestão de combustível: Computador de combustível (fluxo, autonomia, combustível restante, combustível queimado, alcance e reserva no destino) com alarmes para combustível restante, tempo até esgotar e equilíbrio de tanques. As funções do Fuel Computer requerem uma chave de ativação opcional (cod. 661055). 3 entradas de sensor de nível de combustível com calibração para transmissores capacitivos e resistivos.
• Outras funções: Gravador de dados de 200 horas com Visualizador Gráfico integrado e possibilidade de exportar dados; software atualizável via pen drive USB; taxa de amostragem de dados 20 Hz.
• Alarmes: Os alarmes do motor ativam-se quando as medidas estão fora da faixa e podem ser exibidos e emitidos como tom de áudio ou alerta de voz.

Componentes e sondas (exemplos)

• Sonda EGT com cabo de 2,5 m + acoplamento para soldar (cod. 601008)
• Cabo pré‑fiação para sondas EGT (cod. 601013)
• Sonda OAT (Outside Air Temp.) com cabo de 2,5 m (cod. 601020)
• Sonda CAT (Rotax airbox) rosca 10x1 e cabo de 2,5 m (cod. 601030)
• Transdutor de fluxo de combustível RedCube (cod. 503030)
• Transdutor de pressão de combustível com cabo de 2,0 m + adaptador (cod. 601041)
• Sonda amperímetro +/- 50 A (cod. 601060)
• Sonda de pressão de óleo, compatível Rotax 4-20 mA, com rosca macho 1/8" NPT (cod. 602000)
• Câmara de cor (cod. 601070), alicate de crimpagem profissional (cod. 603000), recetor GPS (cod. 601090), CAN Bridge (cod. 601080)

Especificações técnicas

• Dimensões: 125 x 83,7 x 18 mm (unidade de visualização); 135 x 79 x 20 mm (módulo remoto)
• Peso: 185 g + 180 g
• Intervalo de temperatura de funcionamento: -20 ~ +70 °C
• Tensão de alimentação: 12 ~ 30 Vdc
• Corrente de alimentação: 260 mA
• Display: TFT color 4,3" LCD
• Brilho do display: 1000 nits, ajustável
• Audio LineOut para intercom
• 2 interfaces de comunicação CAN Bus
• Entrada GPS: RS-232 padrão, NMEA-0183 (requer $GPRMC e $GPRMB)
• 1 porta USB
• Armazenamento interno para 200 horas de datalogger
• Taxa de amostragem de dados: 20 Hz
