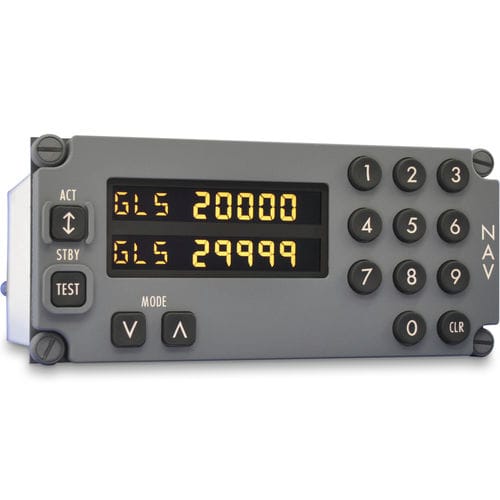

NAV/COM ILS G7501-01

VORpara montagem em painelpara avião

O Gables G7501-01 é certificado pela Boeing para instalação no B737-NG e no 737-MAX. Descrição Proporciona controlo de afinação de VOR, ILS, DME, MLS e GLS Fornece capacidade interna de monitorização e registo de falhas Desenho à prova de derramamento de líquidos Concepção fiável do interruptor (um milhão de actuações) Visor LED branco e iluminação do painel para maior fiabilidade Capacidade de teste integrado (BIT) O design modular proporciona flexibilidade para layouts personalizados A construção modular contribui para a manutenção económica MTBF (Calculado): 22.000 horas de funcionamento Informação adicional Dimensões - 2.610 (altura) x 5,735 (largura) x 5,5 (profundidade) polegadas, excluindo os conectores traseiros Peso - 2.5 libras (máx.) Gama de frequências - GLS - 20.000 a 99.999, ILS/VOR (VHF NAV) - 108,00 MHz a 117,95 MHz, MLS - 500 a 699 Poder - Potência - 115VAC@400Hz. 4w max, Painel & Iluminação LCD 0-5VAC variável (LED) Conectores - Acoplamento J1: BACC63CB22-55SN, ou conector equivalente de 55 pinos, Acoplamento J2: BACC63CB22-55S8, ou conector equivalente de 55 pinos Cor - Painel frontal - Cinzento não-reflexivo FEDSTD 595b36118, Marcações do painel frontal - Branco FEDSTD 595b37875 (FuturaMediumfont), Botões de pressão - Preto não-reflexivo FED STD 595b37038 Conformidade - ARINC 429, ARINC 709, ARINC 710, ARINC 711, ARINC 720, ARINC 727, ARINC 755, Boeing D6-38859-1, Boeing D6-52191-1 Rev B, RTCA/DO-160D (Ambiental), RTCA/DO-178B (Software) Certificação - Aeronaves - B737-MAX, B737-NG Certificação - Regulamentação - TSO-C36e, TSO-C40c, TSO-C66c, TSO-C104, TSO-C161 MTBF calculado (op horas) - 22,000
