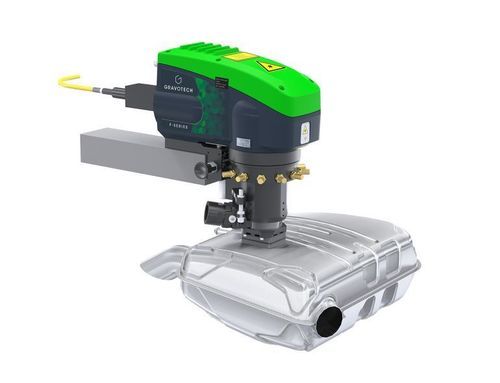

Máquina de gravação a laser Mini-inline

para metalpara plásticos

Visão geral
Simplifique a integração da sua máquina de marcação a laser com o Mini-inline: este conceito de segurança a laser protege o feixe e facilita a extração de partículas, evitando os custos e constrangimentos de uma cabine laser de classe 1.

Principais benefícios

• SEGURO: Não é necessário um invólucro volumoso de classe 1. O Mini-inline isola o feixe laser e os seus sensores de segurança garantem que a peça e o Mini-inline estão corretamente posicionados antes da emissão, protegendo o operador e o ambiente de trabalho.
• COMPACTO: Pequena área ocupada concebida para ser adicionada a linhas de produção existentes e integrar-se em espaços reduzidos (instalações horizontais ou verticais). Pode ser montado em células robotizadas ou fixado à cabeça do laser para operações em linha.
• ECONÓMICO: Custos de aquisição e integração mais baixos em comparação com um invólucro completo de classe 1; instalação mais rápida e sem grandes estudos prévios ou reengenharia da linha de produção.

Compatibilidade & utilização

• Fontes laser compatíveis: Fiber, MOPA, Híbrido (CO2+Fiber), Green (DPSS).
• Área de marcação típica: área de marcação compacta dedicada a fluxos de trabalho integráveis.
• Peças adequadas: peças grandes em metal ou plástico onde é necessário marcação localizada e extração de partículas no ponto de marcação.

Sistemas de segurança
O Mini-inline integra múltiplas medidas de segurança para evitar emissões laser não intencionais:

• Sensores indutivos para peças metálicas
• Sensores ópticos para peças plásticas ou não metálicas
• Sensor de presença Mini-inline
• Relé de segurança para interbloquear a fonte laser até que as condições sejam satisfeitas

Extração de ar & manutenção
Design de parede dupla com sucção local na zona de marcação para evacuação eficiente de fumos e partículas. O funil é facilmente removível para limpeza. Os ciclos de marcação típicos antes da limpeza são elevados (o fabricante indica até ~70.000 ciclos dependendo da aplicação), reduzindo tempos de paragem e custos de manutenção.

Integração & produtividade
Projetado para ser instalado diretamente na linha de produção ou num braço robótico. Porque o Mini-inline leva o funil de segurança até à peça (em vez de encerrar a peça inteira numa grande caixa), os tempos de ciclo permanecem baixos e o débito é preservado para produção em alta velocidade.

Aplicações

• Marcação e rastreabilidade de peças industriais (automotivo, aeroespacial, fabrico)
• Integrações com células robotizadas para marcação em linha
• Marcação de componentes metálicos e plásticos de grande porte ou de formas complexas onde se prefere uma solução local de classe 1

Características / especificações técnicas

• Cabeças de marcação compatíveis: séries Fiber, MOPA, Hybrid, Green (DPSS)
• Fontes laser suportadas: Fiber, MOPA, DPSS/Green, Hybrid
• Área de marcação padrão: 32 mm x 42 mm (1.26" x 1.65"); outras dimensões sob pedido
• Materiais adequados: metais e plásticos
• Recursos de segurança: sensores indutivos (metal), sensores ópticos (plástico), sensor de presença Mini-inline, enclausuramento por relé de segurança
• Extração de ar: funil de parede dupla com extração local de partículas/fumos no ponto de marcação
• Manutenção fácil: funil removível para limpeza; ciclos muito elevados entre manutenções dependendo da aplicação (fabricante indica até ~70.000 ciclos de marcação)
• Temperatura de funcionamento: 10 a 40 °C (50 a 104 °F)
• Temperatura máxima admissível da peça: 100 °C
• Dimensões (AxLxP): 293 mm x 192 mm x 168 mm (11.54 x 7.56 x 6.61 in)
