Centro de usinagem de 5 eixos GP1350

universalpara máquina de cortetipo pórtico

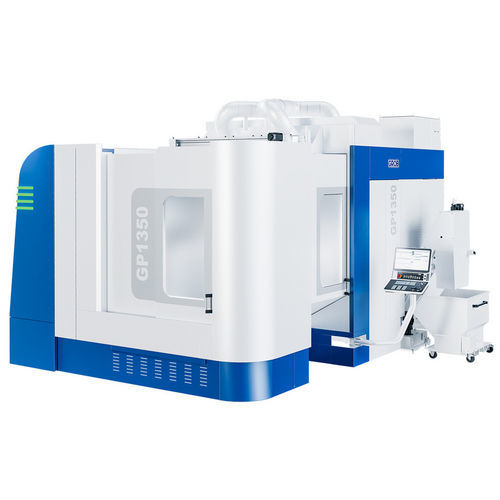

Visão geral do produto
O GP1350 é um centro de usinagem portal 5 eixos projetado para usinagem precisa de componentes grandes e complexos. Sua estrutura de portal amortecida, eixos dinâmicos e alta capacidade de ferramentas permitem ciclos curtos e produção flexível para peças pesadas e sobredimensionadas.

Pontos principais

• Projeto portal 5 eixos para usinagem de alta precisão em peças grandes e pesadas
• Magazine de ferramentas de alta capacidade (até 408 bolsos) para longos ciclos sem supervisão
• Fusos potentes e eixos dinâmicos para altas taxas de remoção de material
• Cabeçote de fresagem universal com undercut -2,5° e pegada compacta para reduzir tempos de setup
• Pronto para automação (trocador de paletes, armazenamento de paletes, sistemas robóticos GROB)

Aplicações / Indústrias

• Aeroespacial
• Engenharia mecânica
• Automotiva
• Tecnologia de energia
• Indústria de matrizes e moldes

Destaques técnicos

• Magazine de ferramentas: magazine integrado de dupla fila com troca dinâmica para o fuso; carregamento ergonômico; até 408 bolsos para produção eficiente
• Fusos e eixos de alto desempenho: fusos otimizados para altas velocidades de corte e movimentos de eixos dinâmicos para reduzir tempos de usinagem
• Flexível e econômico: cabeçote de fresagem universal com undercut -2,5°, projetado para usinar peças grandes mantendo pegada de máquina compacta
• Ready4Automation: projetado para ambientes de produção automatizados; extensões possíveis: trocador de paletes, sistemas de armazenamento de paletes e sistemas robóticos GROB (GMR)

Dados técnicos
Cursos em X- / Y- / Z-eixo [mm] : 1,400/1,950/1,100
Velocidades máx. em X- / Y- / Z-eixo [m / min] : 60/50/50
Dimensões máximas da peça [mm] (sem / com palete) : Ø 1,400x1,100/Ø 1,250x1,100
Diâmetro máximo de interferência [mm] : Ø 1,750x1,650 ***
Tempo chip-to-chip t1 segundo VDI 2852 [s] com velocidade nmax 11,000 [rpm] : 4.7
Precisão de posicionamento* em X- / Y- / Z-eixo [mm]* : 0.006
Precisão de repetição em A- / B-eixo [mm]* : < 0.0025
Tamanho mesa / palete [mm] : até Ø 1400 / 1,250 x 1,000
Peso máximo da peça [kg] (mesa / palete / trocador de paletes) : até 3,600 **
Comprimento máximo da ferramenta [mm] : 500/900 **

* De acordo com ISO 230-2:2014
** opcional
*** Possível apenas com restrições

Especificações técnicas

• Modelo: GP1350
• Tipo de máquina: centro de usinagem portal 5 eixos
• Cursos (X / Y / Z) [mm]: 1,400 / 1,950 / 1,100
• Velocidades máx. de eixo (X / Y / Z) [m/min]: 60 / 50 / 50
• Dimensões máx. da peça (sem / com palete) [mm]: Ø 1,400 x 1,100 / Ø 1,250 x 1,100
• Diâmetro máximo de interferência [mm]: Ø 1,750 x 1,650 (com restrições)
• Tempo chip-to-chip t1 (VDI 2852) a nmax 11,000 rpm [s]: 4.7
• Precisão de posicionamento (X / Y / Z) [mm]: 0.006
• Precisão de repetição (A / B) [mm]: < 0.0025
• Tamanho mesa / palete [mm]: até Ø 1,400 / 1,250 x 1,000
• Peso máximo da peça [kg]: até 3,600 (mesa / palete / trocador de paletes) — opcional
• Comprimento máximo da ferramenta [mm]: 500 / 900 (opcional)
• Capacidade do magazine de ferramentas: até 408 bolsos
• Pronto para automação: trocador de paletes, sistemas de armazenamento de paletes, sistemas robóticos GROB (GMR)
