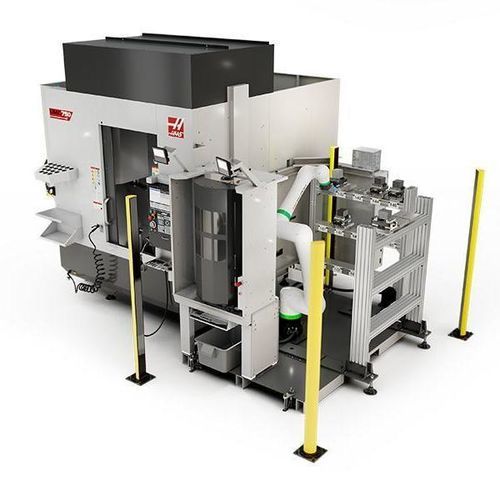

Célula robotizada de carregamento RPL-30KG

de paletizaçãopara produçãopara máquinas-ferramentas

Visão geral
O sistema robótico de carregamento de paletes Haas RPL-30KG inclui o robô Haas de capacidade 30 kg, estação de carregamento, cortina de luz*, estante de paletes e 3 paletes Zero Point (expansível para 15 paletes). Inclui a opção Zero Point Ready, auto window e remote jog handle quando adquirido com uma máquina. Requer as opções Zero Point Ready, auto window e remote jog handle quando adquirido separadamente.

Principais características

• Projeto tudo-em-um para células de usinagem paletizadas
• Integração plug-and-play com UMCs e VMCs via controle Haas
• Configuração e operação diretamente a partir do controle Haas
• Sistema de ponto zero duplo para fixação de paletes rígida e repetível
• Inclui estação de carga, estante e 3 paletes Zero Point (expansíveis)
• Expansível para 15 paletes; segundo rack opcional expande para 30 paletes

Observações

• O sistema de ponto zero duplo requer pressão de ar mínima de 100 psi (6,9 bar) fornecida pela máquina.
• Os robôs Haas têm garantia completa de dois anos.
• *Regiões que exigem conformidade CE recebem uma grade de segurança em vez da cortina de luz.

Importante

• O peso combinado do conjunto do garfo/estrutura de preensão e da peça não deve exceder a capacidade nominal do robô. Exceder a capacidade afetará negativamente o movimento e a segurança.

Disponibilidade
Disponível para encomenda, entrega estimada em maio de 2026.

Características / Especificações técnicas

• Eixos: Controlled Axes: 6
• Capacidades: Max Load Capacity at Wrist: 66.0 lb / 30 kg
  Max Payload: 53 lb / 24.0 kg
  Reach: 69.1 in / 1756 mm
  Repeatability: 0.0008 in / 0.020 mm
• Sistema Zero Point: Positional Repeatability: 0.0002 in / 0.005 mm
  Clamp Force w/Air (140 psi / 9.7 bar): 4,793 lbf / 21,320 N
  Clamp Force w/Air (90 psi / 6.2 bar): 2,681 lbf / 11,925 N
  Clamp Force w/o Air: 882 lbf / 3,923 N
  Max Part Diameter: 8.3 in / 210 mm
  Max Square Part: 8.27 in x 8.27 in / 210.0 mm x 210.0 mm
  Pallet Size: 8.27 in x 8.27 in / 210 mm x 210 mm
  Pallet Weight (w/hardware): 9.0 lb / 4.1 kg
  Air Pressure Min: 100 psi / 6.9 bar
  Air Pressure Max: 160 psi / 11.0 bar
• Movimento: Motion Range – J1: 360°
  Motion Range – J2: 360°
  Motion Range – J3: 540°
  Motion Range – J4: 380°
  Motion Range – J5: 360°
  Motion Range – J6: 450°
• Velocidades: Max Speed: 78.7 ips / 2,000 mm/s
• Geral: Mounting Method: Pedestal Mount
• Dimensões - Expedição: Domestic Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Export Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Weight: 2900 lb / 1315.4 kg
