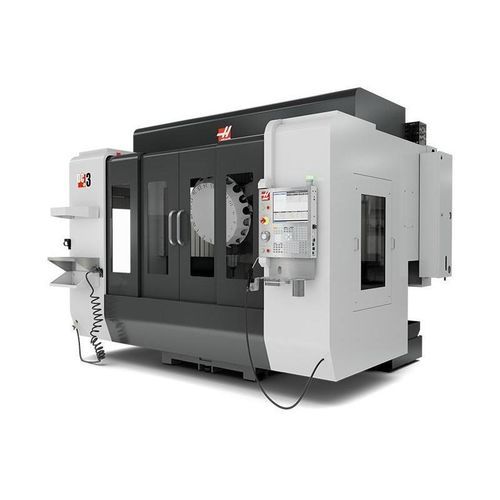

Centro de usinagem de 3 eixos DC-3/40

verticalpara a indústria aeroespacialpara peças de grandes dimensões

Visão geral
O DC-3/40 é um centro de furação/rosqueamento em pórtico com 78,7 in / 2000 mm de curso no eixo X para acomodar peças longas e estreitas ou configurações de produção de alta densidade. A cabeça de fuso do pórtico desloca-se nos eixos X e Z, enquanto a mesa desloca-se em Y e é totalmente suportada ao longo de seu comprimento para cargas pesadas. A máquina é fornecida com fuso CT40 de 10 000 rpm e um trocador de ferramentas em torre de alta velocidade de 20 posições. Fusos opcionais de 12 000 rpm ou 15 000 rpm estão disponíveis.

Aplicações
Adequada para construção, automotiva e aviação; pode processar peças com mais de 2 m de comprimento e 0,5 m de largura, incluindo extrusões longas, canais de aço, cantoneiras e tubos.

Principais características

• Curso X 78,7 in / 2000 mm para peças longas e configurações densas
• Fuso CT40 10 000 rpm (12 000 rpm ou 15 000 rpm opcionais)
• Trocador de ferramentas tipo torre de alta velocidade, capacidade 20 ferramentas
• Descarga de cavacos traseira com lavagem frontal para gestão eficiente de cavacos

Descrição da máquina
A cabeça de fuso do pórtico move-se em X e Z; a mesa move-se em Y e é totalmente suportada ao longo do seu comprimento para lidar com cargas mais pesadas. O trocador em torre e fusos opcionais de alta rotação reduzem os tempos de ciclo em ambientes de alta produção.

Percursos / Dimensões (selecionados)
Eixo X: 78,70 in / 2000 mm
Eixo Y: 19,70 in / 500 mm
Eixo Z: 11,80 in / 300 mm
Ponta do fuso até mesa (~ máx): 17,7 in / 450 mm
Ponta do fuso até mesa (~ min): 5,9 in / 150 mm

Fuso (selecionado)
Potência máx: 15,0 hp / 11,2 kW
Velocidade máx: 10000 rpm (12k ou 15k opcionais)
Torque máx: 52,0 ft-lbf @ 3000 rpm / 70,5 Nm @ 3000 rpm
Sistema de acionamento: Inline Direct-Drive
Taper: CT40
Lubrificação rolamentos: Graxa embalada
Arrefecimento: Refrigerado a líquido

Mesa (selecionada)
Comprimento: 82,7 in / 2100 mm
Largura: 19,7 in / 500 mm
Largura ranura em T: 0,630 in / 16 mm
Distância centro ranuras T: 3,94 in / 100 mm
Número de ranhuras T padrão: 5
Peso máx na mesa (distribuído): 1323 lb / 600 kg

Velocidades de avanço
Corte máx: 1100 ipm / 27,9 m/min
Rapidez X: 1200 ipm / 30,5 m/min
Rapidez Y: 1400 ipm / 35,6 m/min
Rapidez Z: 1400 ipm / 35,6 m/min

Trocador de ferramentas (selecionado)
Tipo: Torreta
Capacidade: 20 ferramentas
Diâmetro máx da ferramenta (completa)**: 4,3 in / 110 mm
Diâmetro máx da ferramenta, grande (adjacente vazio)**: 6,3 in / 160 mm
Comprimento máx da ferramenta (a partir da linha de referência): 7,90 in / 200 mm
Peso máx da ferramenta: 11,0 lb / 5,0 kg
Ferramenta-para-ferramenta (média): 1,50 s
Chip-para-chip (média): 2,50 s

Rosqueamento
Velocidade máx de roscado: 5000 rpm

Geral / Utilidades
Capacidade de refrigerante: 66 gal / 250 L
Ar requerido: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar
Mangueira de ar inline: 3/8 in
Pressão mínima de ar: 80 psi / 5,5 bar

Notas
* Todas as especificações listadas são para a configuração padrão da máquina. Equipamentos opcionais podem alterar as especificações. Fusos opcionais de alto desempenho podem ter diferentes requisitos de potência. ** Trocadores de ferramentas opcionais podem ter tamanho máximo diferente; ferramentas extra-grandes podem exigir bolsos adjacentes vazios.

Especificações técnicas

• Modelo: DC-3/40
• Tipo de máquina: Centro de furação/rosqueamento em pórtico, 3 eixos (cabeça do pórtico X/Z, mesa Y)
• Curso X: 78,7 in / 2000 mm
• Curso Y: 19,7 in / 500 mm
• Curso Z: 11,8 in / 300 mm
• Fuso padrão: 10 000 rpm, CT40 (12k e 15k opcionais)
• Potência do fuso (máx): 15,0 hp / 11,2 kW
• Trocador de ferramentas: Torreta, 20 ferramentas
• Tamanho da mesa (C×L): 82,7 in × 19,7 in / 2100 mm × 500 mm
• Peso máx na mesa (distribuído): 1323 lb / 600 kg
• Velocidade de corte máx: 1100 ipm / 27,9 m/min
• Rapidez (X/Y/Z): 1200 / 1400 / 1400 ipm
• Capacidade de refrigerante: 66 gal / 250 L
• Requisito de ar: 4 scfm @ 100 psi
• Características padrão: descarga de cavacos traseira com lavagem frontal, percurso da mesa do pórtico totalmente suportado
