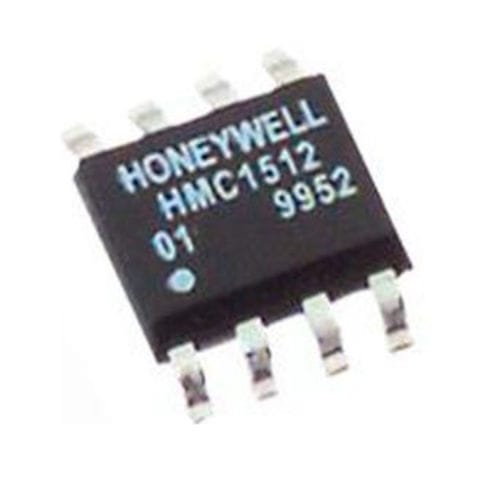

Sensor de posição linear HMC series

angularsem contatomagnético

Os modelos HMC1501 e HMC1512 da Honeywell são sensores compactos de montagem em superfície, concebidos para a deteção de deslocamento linear, angular ou rotativo em campos magnéticos saturados. O HMC1501 possui uma única ponte de Wheatstone em modo saturado que gera uma tensão com base na direção do fluxo magnético, enquanto o HMC1512 utiliza elementos de ponte dupla para um intervalo angular alargado. Ambos oferecem soluções económicas e com poupança de espaço para aplicações OEM de grande volume, tais como deteção de posição, deteção de velocidade e ângulo rotativos e medição de precisão sem contacto. Aproveitando a tecnologia magnetorresistiva anisotrópica (AMR) da Honeywell, estes sensores proporcionam uma resolução inferior a um grau e a um milímetro, toleram grandes distâncias entre o íman e o sensor e resistem a choques e vibrações melhor do que as alternativas de efeito Hall. Especificações Desempenho Características Pontes de Wheatstone de 4 elementos Detecção absoluta Disponível em embalagem de fita e bobina Intervalo linear efetivo Sensores de montagem em superfície Amplo intervalo angular Coeficiente de temperatura do desvio da ponte ±100 ppm/°C (típico) (TA = -40 °C a +125 °C) (HMC1501 e HMC1512) Tempco óhmico da ponte 2800 ppm/°C (típico) (Vb = 5 volts, TA = -40 °C a +125 °C) (HMC1501 e HMC1512) Coeficiente de temperatura da sensibilidade -3200 ppm/°C (típico) (Vb = 5 volts, TA = -40 °C a +125 °C) (HMC1501 e HMC1512) Erro de histerese 0,017° (típico) (campo > 80 Oe, Vb = 5 volts) (HMC1501 e HMC1512) 30 µV (típico) (campo > 80 Oe, Vb = 5 volts) (HMC1501 e HMC1512) Densidade de ruído 100 nV/√Hz (típico) (a 1 Hz, Vb = 5 volts) (HMC1501) 70 nV/√Hz (típico) (a 1 Hz, Vb = 5 volts) (HMC1512) Desvio da ponte 0 mV/V (típico) (campo = 80 Oe) (HMC1512 Ponte A) 0 mV/V (típico) (campo = 80 Oe) (HMC1512 Ponte B) 3 mV/V (típico) (campo = 80 Oe) (HMC1501) ±7 mV/V (campo = 80 Oe) (HMC1501)
