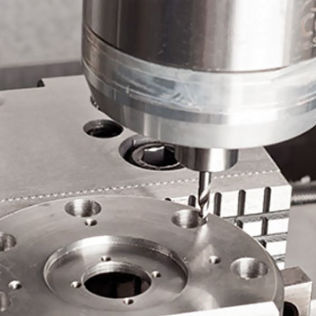

Eletrofuso de monitoramento SPINJET

de resfriamento

Présentation
Coolant Driven Spindle (SPINJET) : broche HSM entraînée par le fluide de refroidissement de la machine, sans source d'énergie additionnelle. Conçu pour atteindre des vitesses très élevées sur des machines standard et pour optimiser les conditions d'usinage grâce à une surveillance RPM en temps réel sans fil.

Principaux avantages

• Rotation élevée (options 20 000 / 30 000 / 40 000 RPM selon installation)
• Jusqu'à 4–5 fois plus rapide en application HSM comparé aux outils traditionnels
• Utilise le flux de liquide de refroidissement existant de la machine (pas d'alimentation électrique supplémentaire requise)
• Plug & Play : se connecte facilement comme n'importe quel autre outil en magasin d'outils
• Surveillance sans fil en temps réel du régime (Real Time RPM Monitoring) pour optimiser les conditions de coupe

Compatibilité d'adaptation et montages
HSM Jet Spindle disponible en plusieurs types d'adaptation de montage.

• Option modulaire : fût ER32 (collet chuck) avec écrou de serrage spécial, compatible avec tous les porte-outils standards ayant un logement ER32
• Options intégrales (corps monobloc) avec diverses adaptations : HSK A63, C 5 & 6, BT 30 & 40, CAT 40 et DIN69871 40
• Compatibilité de serrage d'outil : compatible avec collets standards ER11 pour le serrage des outils

Performances d'usinage / Applications
Conçu pour les opérations HSM de petites tailles et micro-outils : fraisage, perçage, chanfreinage, gravure, meulage et filetage. Exemples d'indications présentes sur la page : "Milling Steel Up To 3.0 mm" et "Milling Aluminum Up To 6.0 mm" (ces valeurs d'exemple indiquent capacités en coupes fines HSM ; vérifier paramétrage machine et outil pour application réelle).

Surveillance et contrôle
La surveillance en temps réel du régime (Wireless Real Time RPM Monitoring) permet d'optimiser les conditions de coupe en ajustant la stratégie d'usinage en fonction de la vitesse réelle au contact pièce-outil.

Applications illustrées

• Fraisage HSM (aluminium, acier en coupes fines)
• Perçage profond et perçage fin
• Chanfreinage et ébavurage
• Gravure et usinage de détails fins
• Meulage d'appoint / opérations de finition très localisées

Caractéristiques / spécifications techniques

• Type : broche entraînée par fluide de refroidissement (Coolant Driven Spindle)
• Modes de vitesse : 20 000, 30 000, 40 000 RPM (selon configuration et débit/pression coolant)
• Source d'énergie : utilise le flux de coolant de la machine (pas d'alimentation électrique additionnelle requise)
• Montages disponibles : Modular ER32 shank (collet chuck), intégral HSK A63, C5 & C6, BT30 & BT40, CAT40, DIN69871-40
• Serrage d'outil : compatible avec collets ER11 pour le serrage d'outils
• Installation : Plug & Play (se monte comme un outil en magasin d'outils)
• Surveillance : Wireless Real Time RPM Monitoring (surveillance sans fil du régime réel)
• Usage recommandé : micro-fraisage HSM, perçage/chanfreinage/gravure/ébarbage avec outils de petit diamètre
• Avantage process : amélioration de l'évacuation des copeaux et optimisation des conditions de coupe par la connaissance du RPM réel
