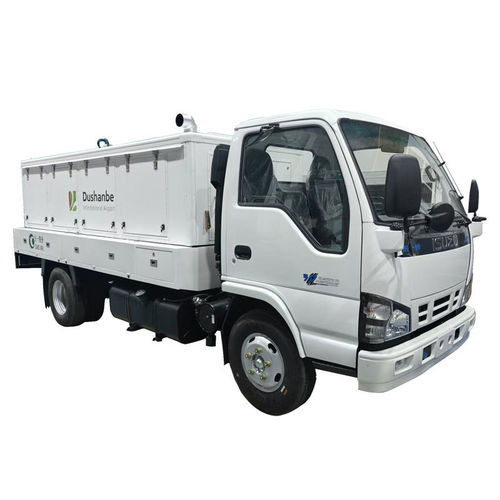

Gerador para aeronaves em solo a diesel TY-GPU series

móvelpara instalação em veículode pista

Descrição do produto
O veículo de alimentação para aeronaves é uma unidade de alimentação em solo montada em veículo, projetada para fornecer energia AC a 400 Hz e DC de 28 V para aeronaves em solo e para proporcionar a partida do motor. É instalada num chassi de veículo de segunda categoria e acionada por um motor diesel acoplado a um gerador síncrono AC sem escovas que fornece uma saída trifásica quatro fios 400 Hz 115/200 V CA e uma saída 28 V CC.

Modelos e tabelas técnicas
TY-GPU140SP Unidade de alimentação em solo

• Modelo e nome do produto: TY-GPU140SP Unidade de alimentação em solo
• Dimensões totais (C×L×A, mm): 5900 × 1880 × 2300
• Peso (kg): 5200
• Nível de ruído (dB(A)): ≤85
• Tipo de combustível: Diesel
• AC corrente nominal (A): 406
• AC frequência nominal (Hz): 400
• Fator de potência nominal: 0.8
• Capacidade de sobrecarga AC: 125% por 5 min; 150% por 10 s
• Potência nominal AC (kVA): 140
• Tensão nominal AC (V): 115/200
• Faixa de tensão em regime permanente AC (V): 112–120.5
• Faixa de tensão transitória: Cumpre a Norma MH/T 6019-2014
• DC corrente nominal (A): 800
• DC corrente de sobrecarga 5 min (A): 1000
• Potência nominal DC (kW): 23
• Tensão nominal DC (V): 28
• Faixa de tensão em regime permanente DC (V): 24–29.5

TY-GPU180SP Unidade de alimentação em solo

• Modelo e nome do produto: TY-GPU180SP Unidade de alimentação em solo
• Dimensões totais (C×L×A, mm): 5900 × 1880 × 2300
• Peso (kg): 5600
• Nível de ruído (dB(A)): ≤85
• Tipo de combustível: Diesel
• AC corrente nominal (A): 522
• AC frequência nominal (Hz): 400
• Fator de potência nominal: 0.8
• Capacidade de sobrecarga AC: 125% por 5 min; 150% por 10 s
• Potência nominal AC (kVA): 180
• Tensão nominal AC (V): 115/200
• Faixa de tensão em regime permanente AC (V): 112–120.5
• Faixa de tensão transitória: Cumpre a Norma MH/T 6019-2014
• DC corrente nominal (A): 800
• DC corrente de sobrecarga 5 min (A): 1000
• Potência nominal DC (kW): 23
• Tensão nominal DC (V): 28
• Faixa de tensão em regime permanente DC (V): 24–29.5

Características / especificações técnicas

• Série: Série TY-GPU (modelos mostrados: TY-GPU140SP, TY-GPU180SP)
• Aplicação: Fornecimento de energia em solo para aeronaves e partida de motores
• Saída AC: 400 Hz trifásica quatro fios; tensão nominal 115/200 V
• Saída DC: 28 V DC para sistemas aeronáuticos
• Potência nominal AC: 140 kVA (TY-GPU140SP), 180 kVA (TY-GPU180SP)
• Corrente nominal AC: 406 A (TY-GPU140SP), 522 A (TY-GPU180SP)
• Frequência nominal AC: 400 Hz
• Fator de potência: 0.8
• Capacidade de sobrecarga AC: 125% por 5 min; 150% por 10 s
• Faixa de tensão em regime permanente AC: 112–120.5 V
• Corrente nominal DC: 800 A; corrente de sobrecarga 5 min: 1000 A
• Potência nominal DC: 23 kW
• Tensão nominal DC: 28 V; faixa de tensão em regime permanente: 24–29.5 V
• Nível de ruído: ≤85 dB(A)
• Tipo de combustível: Diesel
• Dimensões totais (ambos os modelos): 5900 × 1880 × 2300 mm (C×L×A)
• Peso: 5200 kg (TY-GPU140SP), 5600 kg (TY-GPU180SP)
• Desempenho de tensão transitória: Cumpre a Norma MH/T 6019-2014
