Máquina de inspeção a laser

de superfície

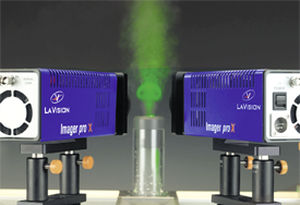

Os sistemas FlowMaster PIV da LaVision podem ser utilizados para análise de campo de fluxo 2D e estereoscópico. O FlowMaster 2D mede dois componentes de velocidade num plano (2D2C) com uma câmara. O FlowMaster Stereo-PIV é uma extensão directa do conceito FlowMaster 2D e permite a medição dos três componentes de velocidade dentro de uma folha de luz (2D3C) utilizando duas câmaras. O Stereo-PIV baseia-se no princípio da imagem estereoscópica: duas câmaras estão dispostas de modo a imagearem as partículas de fluxo iluminadas de diferentes perspectivas e a disposição das lentes Scheimpflug mantém ambos os planos de imagem em foco. A combinação das duas projecções das câmaras permite a reconstrução do verdadeiro deslocamento das partículas 2D3C dentro da área de medição. Para o Stereo-PIV LaVision desenvolveu um método único e patenteado de calibração de câmaras. Este método denominado Auto-Calibração utiliza as imagens originais das partículas de ambas as câmaras para corrigir mesmo grandes desalinhamentos entre a placa de calibração e a folha de luz laser. O método de Auto-Calibração da LaVision é uma característica padrão do software Stereo-PIV da DaVis. Como com todas as técnicas de medição, é importante para a PIV estimar os erros associados (incertezas) para os vectores de velocidade calculados individualmente, bem como para quantidades derivadas. Até à data, a melhor abordagem para a quantificação da incerteza dos dados PIV é baseada no método das Estatísticas de Correlação, tal como aplicado no nosso pacote de software DaVis PIV. Esta informação adicional de incerteza pode ser utilizada para optimizar as definições de parâmetros PIV e como guia para um filtro pós-processamento para denoising de imagens PIV sem perder informação relevante do fluxo. Entre outros parâmetros experimentais, como a densidade de sementeira,
