Veículo elevatório de transferência ETV

automáticopara aeroporto

Visão geral do produto

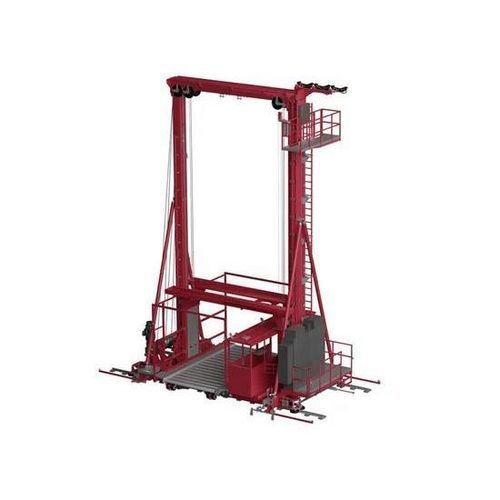

O Veículo elevador de transferência (ETV) da Lödige Industries é um sistema totalmente automatizado guiado por trilhos, concebido para efetuar transferências simultâneas verticais e horizontais de Unit Load Devices (ULD) em instalações de armazenamento multiestrato. O ETV integra-se com a Cargo Professional Suite para controlo em tempo real, agendamento e interação com sistemas do terminal, permitindo layouts de armazenamento compactos e de alto rendimento.

Principais benefícios

• Transferência simultânea vertical e horizontal de ULD para/de decks multinível
• Opções de capacidade: padrão até 6.800 kg (15 ft); opcional até 13.600 kg (20 ft)
• Acionamento por fricção para transferência para decks não motorizados
• Sistema de acionamento horizontal por duplo trilho de ponte para posicionamento preciso
• Modos de operação: totalmente automático, semi-automático, manual e manutenção
• Segurança integrada: deteção de obstáculos, luzes de aviso e paragem de emergência
• Intertravas inteligentes para prevenir erros de transferência de ULD
• Cabine de operador opcional para operação manual e manutenção

Características / Opções (selecionadas)

• Configurações disponíveis: 5 ft, 10 ft WEP & NEP, 15 ft NEP, 20 ft NEP
• Deteção de projeção de ULD por quadro de contorno
• Scanners de deteção de obstáculos para segurança do percurso
• Amortecedores absorventes de energia nas duas extremidades do percurso
• Circuitos de paragem de emergência e lógica de intertravamento (movimento bloqueado, salvo se o ULD estiver posicionado e as portas da cabine fechadas)
• Extratores com acionamento por fricção para integração com decks não motorizados
• Cabine de operador com ventilação/aquecimento e assento ergonómico
• Funcionalidades de segurança adicionais: sensores, tampões, botões de pressão e intertravamentos de controlo

Dados técnicos (configurações típicas)

Parâmetro | 5 ft WEP | 10 ft WEP | 10 ft NEP | 15 ft NEP | 20 ft NEP
Capacidade | 1.600 kg | 6.800 kg | 6.800 kg | 6.800 kg | 13.600 kg
Comprimento | 6.515 mm | 9.500 mm | 9.000 mm | 9.000 mm | 10.500 mm
Largura | 2.100 mm | 2.900 mm | 3.400 mm | 5.400 mm | 7.200 mm
Altura / Altura de elevação | específica do projeto | específica do projeto | específica do projeto | específica do projeto | específica do projeto
Velocidade de deslocamento | até 1,5 m/s | até 1,5 m/s | até 1,5 m/s | até 1,5 m/s | até 1,5 m/s
Aceleração | 0,3 m/s² | 0,3 m/s² | 0,3 m/s² | 0,3 m/s² | 0,3 m/s²
Velocidade de transporte | 0,3 m/s | 0,3 m/s | 0,3 m/s | 0,3 m/s | 0,3 m/s
Velocidade de elevação | até 0,5 m/s | até 0,5 m/s | até 0,5 m/s | até 0,5 m/s | até 0,5 m/s
Tipo de içamento | Sistema de polias e cabos (típico)

Projeto, segurança e operação

O ETV é projetado para operação contínua em terminais aeroportuários com foco em redundância e facilidade de manutenção. Elementos principais: motores CA com regulação de frequência para içamento, unidades de acionamento redundantes, mecanismos de fallback, proteções contra queda, plataforma de manutenção integrada e travão de emergência. O posicionamento utiliza pontos de referência por código de barras para alinhamento vertical e horizontal preciso. A alimentação é feita por um trilho condutor ao longo do corredor com armários de controlo de motor a bordo.

Características / Especificações técnicas

• Nome do produto: Veículo elevador de transferência (ETV)
• Fabricante / Marca: Lödige Industries
• Função principal: Transferência automatizada vertical e horizontal de ULD em armazenamento multiestrato
• Opções de capacidade: até 6.800 kg (padrão 15 ft); até 13.600 kg (opção 20 ft)
• Exemplos de comprimento / largura: ver Dados técnicos acima (varia por configuração)
• Velocidade de deslocamento: até 1,5 m/s; aceleração: 0,3 m/s²
• Velocidade de transporte: 0,3 m/s; velocidade de elevação: até 0,5 m/s
• Içamento: sistema de polias e cabos (típico)
• Sistemas de acionamento: acionamento horizontal em duplo trilho de ponte; extratores por fricção para decks não motorizados
• Segurança: deteção de obstáculos, luzes de aviso, paragens de emergência, amortecedores absorventes de energia, intertravamentos inteligentes, sistemas anti-queda
• Características do operador: cabine de comando de largura total com posto de trabalho ergonómico; cabine opcional com ventilador/aquecimento
• Automação: totalmente automatizável e integrável com a Cargo Professional Suite para controlo e monitorização em tempo real
