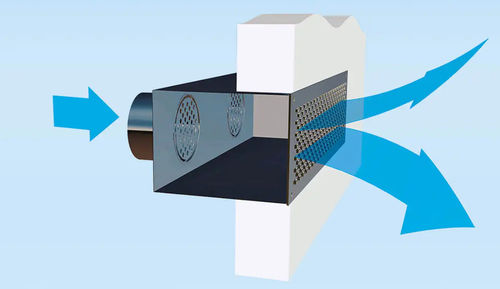

Difusor de ar BLQ

Visão geral
O difusor para degrau BLQ assegura a ventilação eficaz de grandes ambientes e é especialmente indicado para cinemas, teatros e salas de concerto.

Aplicação e instalação
Projetado para instalação em piso de pressão. A entrada de ar pode ser organizada, por exemplo, abaixo da fachada envidraçada através de uma caixa de ar em elemento tipo tira. O difusor pode ser usado com baixas cargas de refrigeração ou em combinação com superfícies de resfriamento estáticas para fornecer o caudal de ar exterior condicionado exigido.

Principais características

• Distribuição de ar homogénea sem correntes de ar mesmo com grandes diferenças de temperatura
• Aparência discreta devido à instalação embutida em degrau, integrando-se na arquitetura existente
• Possibilidade de design de cor individual em todos os sistemas (ex. RAL, Pantone); acabamentos especiais como inox mediante pedido
• Fluxo de deslocamento de baixa turbulência com grande profundidade de penetração do jato

Design / Opções
Disponível opcionalmente com elemento de estrangulamento. Cores personalizadas e materiais especiais disponíveis mediante pedido.

Dados técnicos (resumo)
Dados para LpA = 35 dB(A):
Caudal de ar de alimentação [m3/h]: até 200 por difusor (dependendo do tamanho)
Perda de carga [Pa]: < 10
Diferença de temperatura (ar ambiente - ar de alimentação) [K]: 1 - 6
Nivel de potência sonora [dB(A)]: ≤ 35
Altura acima do piso [mm]: 122
Dimensões (comprimento x altura em mm): max. 1340 x max. 240
Profundidade [mm]: 103

Impressões / Casos de uso
Aplicações típicas incluem degraus e áreas com bancadas em teatros, salas de concerto e espaços semelhantes onde se requer fornecimento discreto de ar de deslocamento e baixa turbulência.

Especificações técnicas

• Modelo / série: BLQ
• Caudal de ar de alimentação: até 200 m3/h por difusor (dependendo do tamanho)
• Perda de carga: < 10 Pa
• Diferença de temperatura (ar ambiente - ar de alimentação): 1 - 6 K
• Nivel de potência sonora: ≤ 35 dB(A)
• Altura acima do piso: 122 mm
• Dimensões máximas (L x H): max. 1340 x max. 240 mm
• Profundidade: 103 mm
• Design / opções: elemento de estrangulamento disponível; design de cor individual (RAL, Pantone, etc.); acabamentos especiais (ex. inox) mediante pedido
• Instalação: para instalação em degrau / piso de pressão; entrada de ar via caixa tipo tira possível
