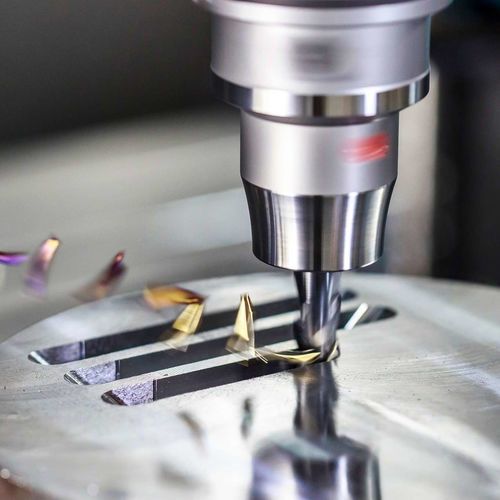

Fresa para metais não ferrosos OptiMill®-HPC-Pocket

para alumíniopara aço inoxidávelde ranhurar

Visão geral do produto
A família OptiMill®-HPC‑Pocket reúne ferramentas de fresamento concebidas para usinagem precisa e eficiente de cavidades. Cada ferramenta possui uma ponta de perfuração integrada que permite usinagem por imersão, fresamento helicoidal, ranhuramento e mergulho inclinado. Grandes canais de cavacos asseguram evacuação fiável mesmo com altas taxas de remoção de material.

Variantes disponíveis

• OptiMill®-Uni‑HPC‑Pocket – para aplicações versáteis em aço, ferro fundido e aço inoxidável.
• OptiMill®-Alu‑HPC‑Pocket – otimizada para alumínio e metais não ferrosos.

Principais características

• Ponta de perfuração integrada com afinamento localizado para fresamento por imersão e helicoidal.
• Grandes canais para cavacos para evacuação fiável em altas taxas de remoção.
• Permite fresamento helicoidal, ranhuramento, mergulho inclinado e ramping com avanços muito elevados.
• Funcionamento estável e evacuação otimizada dos cavacos para qualidade superficial consistente e fiabilidade do processo em condições variáveis.
• Capacidade multi‑processo reduz trocas de ferramenta e custos de usinagem.

Vantagens

• Maior produtividade graças ao uso multi‑processo.
• Tempos de usinagem reduzidos devido a maiores taxas de remoção de material.
• Fiabilidade do processo mesmo em condições instáveis.
• Acabamento superficial melhorado devido ao funcionamento suave e evacuação eficiente dos cavacos.
• Menos trocas de ferramenta, custos operacionais mais baixos.

Aplicações / Processos

• Fresamento de cavidades – eficiente e preciso.
• Fresamento helicoidal – fiável com avanços muito elevados.
• Fresamento de ranhuras – até uma profundidade de 3×D.
• Mergulho (plunging) – possível devido à ponta de perfuração integrada.
• Ramping (mergulho inclinado) – até 45°.
• Fresamento em slot completo (grande envolvimento) para maximizar remoção de material (exemplo: ae = 16 mm).

Exemplo de desempenho
Ao usinar um componente estrutural em alumínio (liga 2124), a MAPAL OptiMill‑Alu‑HPC‑Pocket reduziu o tempo de usinagem de 70 minutos (fresa concorrente, múltiplas passagens) para 14 minutos, aplicando uma estratégia de mergulho em ramping e slot completo com parâmetros de corte significativamente aumentados. Isto demonstra até 80% de redução do tempo de usinagem para grandes volumes de alumínio quando se aplicam envolvimentos profundos e estratégias altamente dinâmicas.

Exemplo de dados de corte (comparação)
Concorrente (fresa Ø 16 mm | z3) – Estratégia de usinagem: 20 passagens
Vc: 300 m/min
fz: 0,110 mm
ap: 2 mm
ae: 16 mm
Resultado: Tempo de usinagem 70 minutos

MAPAL OptiMill‑Alu‑HPC‑Pocket (Ø 16 mm | z3) – Estratégia de usinagem: Ramping (45°) | Slot completo
Dados ramping (45°): Vc: 220 m/min | fz: 0,100 mm | ap: 22 mm | ae: 16 mm
Dados slot completo: Vc: 401,9 m/min | fz: 0,125 mm | ap: 17 mm | ae: 16 mm
Resultado: Tempo de usinagem 14 minutos devido a parâmetros de corte significativamente aumentados e uma estratégia de mergulho estável.

Especificações técnicas

• Família: OptiMill®-HPC‑Pocket (variantes Uni e Alu).
• Ponta de perfuração integrada com afinamento localizado para mergulho.
• Materiais: Uni – aço, ferro fundido, aço inoxidável; Alu – alumínio e metais não ferrosos.
• Intervalos de diâmetro: Uni: 3,80 – 20,00 mm; Alu: 5,00 – 20,00 mm (ver páginas de produto para detalhes).
• Processos típicos: fresamento de cavidades, fresamento helicoidal, ranhuramento (até 3×D), mergulho, ramping até 45°, slot completo (ex. ae = 16 mm).
• Refrigeração recomendada para o exemplo em alumínio: refrigeração externa emulsão 8 % | 20 bar (utilizada no exemplo de desempenho).
• Flyer técnico em PDF disponível com dados de corte e informações detalhadas.
