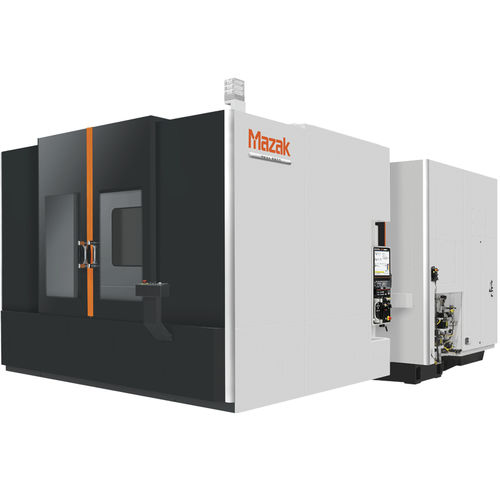

Centro de usinagem de 3 eixos MEGA 8800

horizontalpara a indústria aeroespacialCNC

Centros de maquinação horizontal para maquinação ultra-pesada de materiais difíceis de cortar A estrutura única da máquina garante um elevado desempenho e uma maquinação de alta precisão Maquinação altamente eficiente de materiais difíceis de cortar Fuso de alta potência e binário elevado de 4000 min-1 A estrutura do motor incorporado garante uma maquinação de alta potência e elevado binário Maquinação de alta eficiência de materiais difíceis de cortar, como o Inconel, graças à construção de alta rigidez com rolamento de fuso com diâmetro de Φ130 mm. Potência do fuso (15% ED) 85 kW (113 CV) Binário máximo (15% ED) 1249 N･m (127 kgf･m) A estrutura única da máquina garante um elevado desempenho e uma maquinação de alta precisão Estrutura da coluna e da base A posição de montagem da guia do eixo X tem dois níveis diferentes. Ao aproximar a guia traseira do centro da coluna, o peso da coluna pode ser reduzido e a face da guia fica mais próxima do centro de gravidade da coluna. Isto permite alta velocidade e elevada precisão de posicionamento. Posicionamento de alta velocidade e alta precisão Ao utilizar guias lineares de rolos em todos os eixos, não só o tempo de não corte é reduzido, como também é assegurada uma maquinação de alta precisão, mesmo com avanços de alta velocidade. Além disso, para evitar os efeitos do calor gerado durante o percurso axial, a máquina é acionada por um fuso de esferas que é pré-carregado e fixado em ambas as extremidades, com óleo de arrefecimento a circular no sistema de arrefecimento do núcleo. Isto assegura uma precisão de posicionamento fiável, mesmo quando se perfura um grande número de peças, por exemplo, onde ocorre um eixo de deslocação axial frequente. Sistemas de automação para operações longas sem pessoal Trocador de paletes O trocador de 2 paletes é um equipamento de série para uma maior eficiência.
