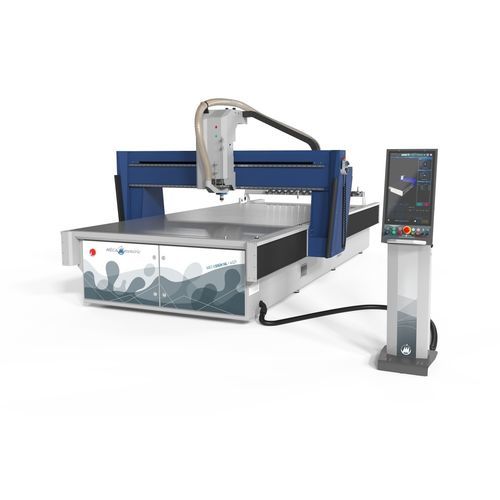

Fresadora CNC MECASIGN NL

verticalpara aeronáuticade 3 eixos

Concebida para uma utilização fácil e um desempenho máximo Uma fresadora robusta e 100% versátil Visão geral Graças às suas inúmeras funcionalidades, a MECASIGN NL é uma máquina versátil que inclui tudo o que é necessário para um corte e usinagem precisos e rápidos. Máquina completa, incluindo todas as opções essenciais para fresagem apenas ou fresagem + corte com faca, com o cabeçote lateral adicional. Pontos fortes

• Máquina «tudo-em-um» que inclui cabeça lateral para: lâmina vertical (vibrante ou não)
• Lâmina orientável (vibrante ou não)
• Discos moldados
• Lâmina de disco
• Agulha de marcação para marcação de superfícies

Características incluídas

• Mesa de vácuo em alumínio com zonas de sucção independentes
• Bocal de sucção ajustável
• Laser de alinhamento
• Batentes de indexação retráteis

Materiais adequados

• Polímeros: PMMA, PEHD, PS, PET, PETG, PU, PC, ABS, PVC… (painéis sólidos ou alveolares)
• Madeira e derivados: MDF, TRESPA, derivados fenólicos, madeira natural
• Ligas leves: Alumínio, Latão, Cobre, Zinco
• Compósitos: Alucobond®, Dibond® e similares, Vidro/Epoxi, Carbono/Epoxi
• Painéis em favo de mel: Nida®, Nomex®
• Placas usináveis para moldes e modelos
• Borracha e derivados
• Espumas de todas as densidades
• Papel, cartão e derivados
• Plásticos finos (PVC, PS, PET, PETG, ABS, PC…)

Oficina de ferramentas de alta precisão

• 10 a 15 ranhuras para cones ISO30 e/ou cabeças para ferramentas especiais
• 2 sensores disponíveis (dependendo da configuração)

Controlo numérico e IHM

• Ecrã tátil vertical de 21 polegadas no painel de controlo móvel
• IHM moderna, simples e intuitiva com orientação online do operador (para evitar omissões e erros)

Características / especificações técnicas

• Estrutura: Chassis monobloco e pórtico móvel em aço de alta inércia soldado mecanicamente
• Mesa: Mesa fixa em alumínio (cobertura superior consumível opcional)
• Guiagem: Calhas prismáticas retificadas e rolamentos de esferas pré-carregados
• Transmissão: Parafuso de esferas com porcas pré-carregadas em todos os eixos (dois parafusos de esferas no eixo X)
• Motorização: Motores sem escovas com codificadores absolutos em todos os eixos (dois motores no eixo X)
• Troca de ferramentas: Automática ISO30
• Eletro-fuso: HSD951-SM (ver bloco do fuso para potência e velocidades)
• Mesa de vácuo com zonas de sucção independentes e bocal de sucção ajustável
• Laser de alinhamento e batentes de indexação retráteis

DIMENSÕES (duas variantes) MECASIGN NL 3121 | MECASIGN NL 4121 Curso do eixo X (mm): 3085 | 4085 Curso do eixo Y (mm): 2070 | 2070 Curso do eixo Z (mm): 245 | 245 Passagem entre montantes (mm): 2260 | 2260 Passagem sob o pórtico ou sob a ponta do fuso (mm): 320 | 320 Comprimento (mm) – sem incluir as bombas: 4470 | 5470 Largura (mm): 2963 | 2963 Altura (mm): 2250 | 2250 Peso médio (kg): 3700 | 4500 ELETROFUSO POTENTE COM ELEVADA VELOCIDADE DE ROTAÇÃO Modelo: HSD951-SM Potência máxima S1-S6 (kW): 8 - 9,6 Binário máximo S1/S6: 6,4 / 7,7 Nm a 12 000 rpm Velocidade de rotação (tr/min): 0 a 24 000 rpm Fluido de arrefecimento: AR Arrefecimento: Ventilador Troca de ferramentas: Automática ISO30
