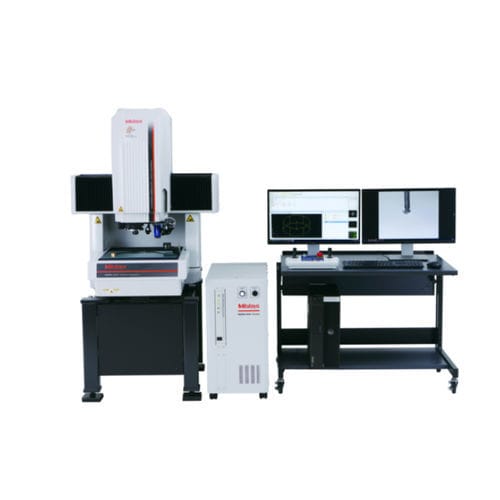

Máquina de medição por coordenadas sem contato MVS-H302P1L-D

mediante câmerapara aeronáuticaCNC

Os sistemas de visão MiSCAN MVS-HYPER e MVS-APEX combinam processamento avançado de imagem com medições de varredura tátil. O MVS-HYPER 302 pode ser equipado com a sonda MPP-Nano ou a sonda de varrimento SP25M. O MPP-Nano é uma sonda de varrimento de alta precisão para medição de peças minúsculas e utiliza módulos de ponta com diâmetros de ponta que variam de 125 até 500 µm. Os modelos MVS-HYPER 404 e MVS APEX 404 estão equipados com a sonda de digitalização SP25M para trabalhos de digitalização padrão com alcance de medição de tamanho médio. Os sistemas de visão MiSCAN são impulsionados pela potente combinação do software MCOSMOS e VISIONPAK-PRO para garantir a máxima funcionalidade tanto para medições sem contacto como para medições tácteis. Todas as vantagens dos sistemas QUICK VISION HYPER/APEX padrão também estão incorporadas no MiSCAN Faixa de medição utilizando sonda de varredura: 175 x 200 x 200 mm Precisão de medição com sensor de visão [µm]: E1x, E1y= (0,8+0,2L/100) E1z= (1,5+0,2L/100) E2xy= (1,4+0,3L/100) Precisão da medição com sonda de varredura [µm]: E0,MPE= (1,9+0,4L/100) Tipo: MiSCAN HYPER 302 Relatório de fornecimento de energia: UN 38.3 Relatório de síntese do teste
