Retentor de lábio duplo 70

circularmetálicaem polímero

Visão geral

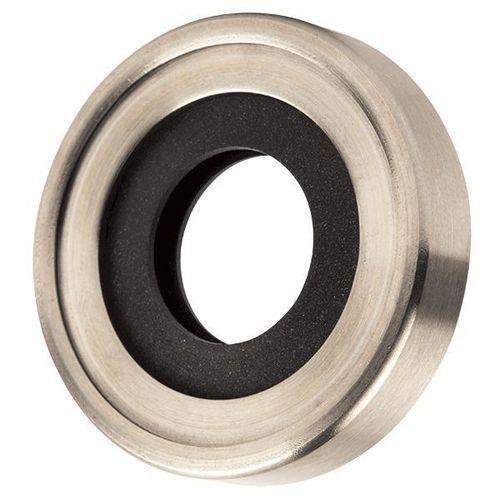

Omniseal® Séries 70, 80 e 90 são vedações de lábio rotativo com desenho de duplo lábio, destinadas a aplicações rotativas de alta pressão e alta velocidade. As configurações incluem um lábio primário roscado e um lábio secundário de vedação para ambientes lubrificados, melhorando o controlo de fugas e prolongando os intervalos de manutenção.

Detalhes da série

• Série 70: classificada para pressões até 400 PSID com meio lubrificante e velocidades até 3.500 ft/min. Exemplos de PV máximos: 300.000 (lubrificado), 50.500 (não lubrificado).
• Série 80: optimizada para sistemas lubrificados em altas velocidades (até 4.500 ft/min) e pressões até 250 PSID; projetada para rotação do eixo no sentido horário vista do lado da atmosfera. Exemplo de PV máximo: 200.000 (lubrificado).
• Série 90: idêntica à Série 80, mas para rotação no sentido anti-horário vista do lado da atmosfera.

Aplicações e desempenho
Estas vedações de lábio rotativo em polímero substituem frequentemente vedações de lábio em elastómero e selos de face de carbono em equipamentos como compressores de ar e refrigeração, motores hidráulicos, bombas e bombas de vácuo. A evolução do design visa fugas zero e longa vida útil; em algumas instalações, as vedações Omniseal podem proporcionar operação sem manutenção superior a 40.000 horas nas condições recomendadas.

Especificações padrão

• Materiais: caixa exterior metálica; compostos poliméricos de alto desempenho (seleção de material pelos engenheiros de projeto).
• Utilizações típicas: motores hidráulicos, bombas, transmissões hidroestáticas, equipamentos hidráulicos de alta pressão, compressores de ar, compressores de refrigeração, bombas de vácuo.
• Intervalo de temperatura: -50°C a +200°C (-58°F a +392°F).
• Pressão: até 28 bar.
• Velocidade máxima: até 30 m/s.
• Dimensões (com caixa metálica): eixos 6–330 mm; alojamentos 16–380 mm.
• Tolerâncias mínimas de usinagem: eixo ±0.003 in; alojamento ±0.001 in.

Características técnicas

• Projeto: vedação de eixo rotativa de duplo lábio com opção de lábio primário roscado e lábio secundário para condições lubrificadas.
• Séries disponíveis: 70 (maior capacidade de pressão), 80 (alta velocidade horário), 90 (alta velocidade anti-horário).
• Limites PV (exemplos): Série 70 até 300.000 (lubrificado) / 50.500 (não lubrificado); Série 80 até 200.000 (lubrificado).
• Temperatura de operação: -50°C a +200°C.
• Classificação máxima de pressão: até 28 bar (dependente do local).
• Velocidade máxima do eixo: até 30 m/s; velocidades específicas por série também indicadas em ft/min nos detalhes de série.
• Faixa de eixo (com caixa metálica): 6–330 mm; faixa de alojamento: 16–380 mm.
• Aplicações típicas: equipamentos rotativos hidráulicos e pneumáticos, compressores, bombas de vácuo.
