Sensor de pressão absoluta P400

diferencialem Vccminiatura

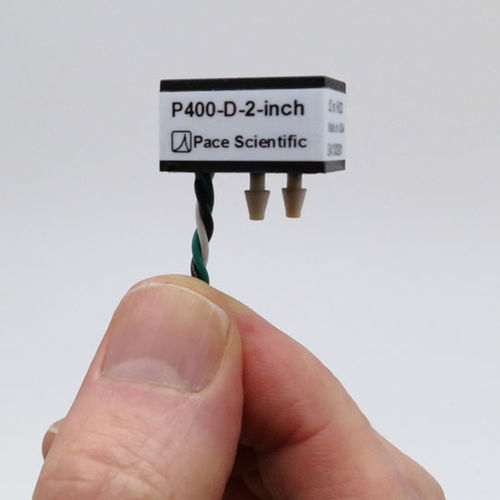

Sensor de pressão P400-D-2 polegadas (±2 polegadas H2O) As aplicações incluem Pressurização de Laboratório/ Sala de Limpeza, Pressão do Filtro, Pressão Estática do Ventilador. Meios de pressão compatíveis: ar seco e gases inertes: nitrogênio, hélio, neônio, argônio, crípton, xenônio. Faixa de pressão tão baixa quanto ± 2 polegadas H2O Tamanho miniatura Alta Precisão Baixa potência Linearidade, histerese e repetibilidade combinadas: - ±0,25% do Span Resolução: - Ver tabela abaixo Faixa de Temperatura de Operação: - Gama Psi: -25 a 90°C (-13 a 194°F) Faixa de ±2 polegadas H2O: -10 a 85°C (14 a 185°F) Faixa de Temperatura Compensada: - Gama Psi: -10 a 85°C (-4 a 185°F) Alcance de ±2 polegadas H2O: 0 a 60°C (32 a 140°F) Faixa de erro total sobre a faixa de temperatura compensada - Gama Psi: 1% de Span Faixa de ±2 polegadas H20: 2% do intervalo Tensão de alimentação - 4,75 a 5,25 Vdc Requisitos de energia: - 3,5 ma a 5 Vdc (fornecido pelo Pace data logger) Sinal de saída - 0.5 a 4,5 Vdc a 5Vdc tensão de alimentação. A saída é ratiométrica para a tensão de alimentação. Cablagem: - Branco: E terminal de Pace logger (Alimentação) Verde: Entrada analógica do Pace Logger (Sinal) Preto: Terminal "C" do Pace logger (Terra) Pressão de Rebentamento: - Ver tabela de modelos disponíveis (abaixo). Peso: - 0.3 oz. (8 gramas) Físico: - Caixa termoplástica encapsulada em epóxi com três cabos torcidos, 18" de comprimento. Portas de pressão: - Os portos aceitam tubos de 3/32" de diâmetro interno (ou tubos de 2,4 mm de diâmetro interno). Aceita tubagem de 1/8" de diâmetro interno (ou tubagem de 3,2 mm de diâmetro interno) com kit adaptador incluído (detalhes abaixo). Métodos de montagem sugeridos: - Utilize abraçadeira de cabo ou cintas de Velcro® para fixar as mangueiras de pressão perto da caixa do sensor. Base de montagem opcional (veja abaixo) Tamanho total: - 0.9" x 0.6" x 0.75" (23mm x 15mm x 19mm)
