Testador de campo magnético Rotor-Check 400

para aviônicaaeronáutico

Descrição do Produto

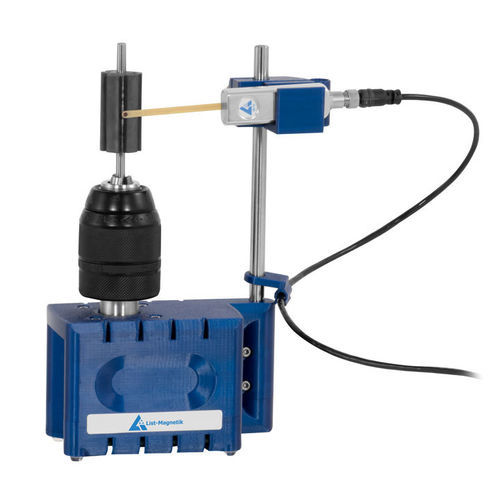

O dispositivo de teste de campo magnético Rotor-Check 400 é um aparelho de teste prático para medir o perfil da força do campo magnético dos rotores. O dispositivo e a sonda de medição são conectados diretamente via USB a um PC com Windows. É ideal para medições e análises precisas do campo magnético.

• Teste do perfil da força do campo magnético de um rotor
• Conexão direta do dispositivo e da sonda via USB a um PC com Windows
• Ideal para medições e análises precisas do campo magnético

Possíveis Parâmetros de Medição

• Qualidade do ímã ou da magnetização
• Erros de montagem do pacote de laminação
• Influências devido à inhomogeneidade do núcleo laminado
• Posição do pacote de laminação em relação ao eixo
• Magnetização do campo disperso
• Pontas de polos locais e globais
• Densidade de fluxo no centro do polo
• Largura do polo
• Deslocamento do polo
• Comparação de polos

Funcionalidade
Um motor de passo preciso e de alta resolução gira o rotor 360° em segundos. Com o software gratuito RotorCheck, você pode registrar e avaliar estatisticamente uma curva precisa da força e do ângulo do campo magnético. A sonda de medição é colocada a uma distância constante do rotor usando um dispositivo de fixação ajustável em altura para garantir medições magnéticas comparáveis durante a rotação e uma força do campo magnético precisa em todo o perfil do rotor.
O eixo do rotor pode ter até 13 mm de espessura. O dispositivo de fixação da sonda é ajustável em altura até 12 cm, permitindo um manuseio flexível para diferentes tamanhos de rotores.
Os valores de medição podem ser exportados diretamente como gráfico ou arquivo CSV (por exemplo, para Microsoft Excel) usando o software RotorCheck.
Escopo da Entrega
O Rotor-Check 400 vem com uma sonda de língua transversal PM4-TR. A entrega inclui 3 suportes para a sonda de medição para medição axial ou radial. Mangas adaptadoras para distâncias específicas ao rotor magnético estão disponíveis mediante solicitação.
O Rotor-Check 400 e a sonda de medição são conectados a um PC ou laptop com duas portas USB e não requerem alimentação externa adicional.
Exemplo de Aplicação
O dispositivo é adequado para medir e analisar rotores magnéticos em várias aplicações industriais.

Dados Técnicos
Unidades de medida: A/cm – kA/m – Gauss – mTesla comutáveis (1 A/cm = 0,1 kA/m = 1,256 Gauss = 1,256 Oersted = 0,1256 mT)
Sonda: Sonda de língua transversal LM-MP-PM4-TR
Faixa de medição de campo DC: 0-40,000 A/cm (± 4000mT)
Precisão: ± 1 A/cm até 50 A/cm, ± 2% do valor medido a partir de 50 A/cm
Direção de medição: Radial ou Axial
Resolução: 0,1 A/cm (0,01 mT)
Diâmetro máximo do rotor: d ≤ 60 mm
Altura da sonda: máximo 12 cm
Suporte do eixo do rotor: d = 0,3 mm - 13 mm
Distância mínima de medição: 0,3 mm (quando a sonda toca o rotor)
Display: Força do campo instantânea sobre uma ou mais rotações
Número de pontos de medição: por rotação (360°), ajustável 300 / 500 / 1000 pontos
Duração da medição: ajustável: 23 / 45 / 90 segundos para 360°
Armazenamento da curva: arquivo CSV (por exemplo, para importação no Microsoft Excel), arquivo de imagem (.png)
Calibração: Calibração do ponto zero via software (deve ser feita sem o rotor inserido)
Conexão: 2 x USB – Porta para PC
Fonte de alimentação: USB
Dimensões: 120 x 60 x 195 mm
Peso: 780 g

Características / Especificações

• Aparelho de teste para medir o perfil da força do campo magnético dos rotores
• Conexão USB direta a PC com Windows
• Sonda ajustável em altura até 12 cm
• Diâmetro máximo do rotor: 60 mm
• Faixa de medição até 40,000 A/cm (± 4000mT)
• Resolução: 0,1 A/cm (0,01 mT)
• Armazenamento como CSV ou PNG
• Calibração do ponto zero via software
• Fonte de alimentação via USB
• Dimensões: 120 x 60 x 195 mm
• Peso: 780 g
