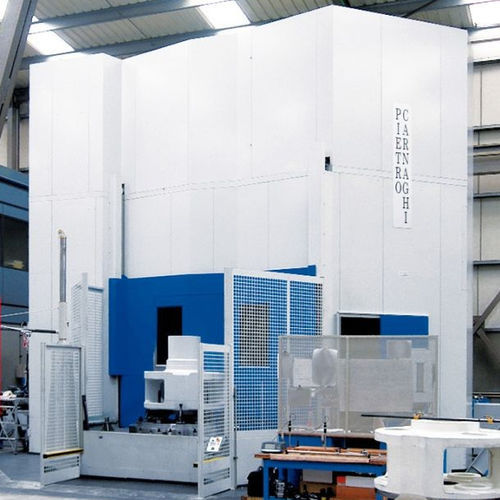

Máquina de torneamento vertical AC series

CNCde 3 eixospara aeronáutica

O Pietro Carnaghi modelo AC de centro de viragem vertical é concebido e construído de forma compacta, com uma estrutura termo simétrica extremamente rígida, tendo a coluna montada na base da mesa. Todos estes elementos são montados de forma a constituir uma estrutura resistente, garantindo a máxima estabilidade e rigidez. O carril transversal móvel é concebido e dimensionado para resistir a condições de corte severas. Na parte frontal, duas guias deslizantes horizontais apoiam a sela vertical do carneiro no seu movimento horizontal (através de bolsas hidrostáticas). A distância entre a guia superior e a inferior é dimensionada para assegurar o máximo desempenho de corte. As diferentes configurações disponíveis (altura de torneamento diferente, secções do carneiro, acessórios de maquinação, acessórios de sondas de medição) tornam os modelos AC os mais flexíveis e úteis para qualquer necessidade: desde a mais sofisticada precisão nas operações de acabamento (peças para aeronáutica), até às mais severas condições de corte (anéis de forja). Tabela - Diâmetro da palete - mm - 1250 / 1400 - 1600 / 1800 - 2000 / 2200 - 2200 / 2500 - 2800 / 3000 Peso máximo admissível - t - 12 - 15 - 20 - 30 Potência de viragem - kw - 60 - 100 Altura de viragem: trilho fixo - mm - 750 - 1000 - 1200 Altura de viragem: carril móvel - mm - 1200 - 1500 - 1500 - 1800 - 2100 - 1200 - 1500 - 1800 - 2100 Secção do carneiro - mm - 250 x 250 - (300 x 300) Curso do carneiro eixo Z - mm - 1250 - (1500) - (1800) - (2000) Poder de moagem - kw - 37 / 40 Máx. RPM - RPM - 3000 - (6000) Alimentadores rápidos X-Z-eixos - mm/min - 30000
