Medidor de vibração a laser VibroFlex Connect+

laser de efeito Dopplerópticosem contato

Visão geral

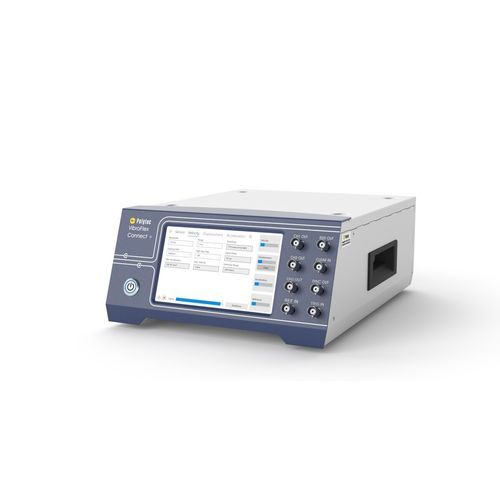

Front‑end laser vibrométrico sem contacto e núcleo modular do sistema VibroFlex. O VibroFlex Connect+ efetua processamento de sinal baseado em FPGA para converter sinais Doppler brutos em saídas sincronizadas de deslocamento, velocidade e aceleração. Suporta configurações específicas de aplicação, gerador de sinais integrado opcional e entradas de encoder/tacômetro para ensaios de arranque, análises de ordem e rotações. Controlo por PC, ecrã tátil 7" integrado ou interface Web via Wi‑Fi.

Destaques

• Medida sem contacto com banda de frequência de CC a 32 MHz.
• Saídas sincronizadas para deslocamento, velocidade e aceleração.
• Intervalos de velocidade de ±1 mm/s até ±30 m/s conforme cabeça de sensor.
• Canal de referência fase‑síncrono e entradas encoder/tacômetro para análise por ordens.
• Interface digital VibroLink (Ethernet/Wi‑Fi TCP/IP) e LVDS opcional para transferência em tempo real.

Funcionalidades

• Processamento FPGA: decodificação e acondicionamento em tempo real para dados com baixo ruído.
• Modularidade: compatível com cabeças VibroFlex Neo, Xtra, Xtra Fiber, Compact, QTec, Range, Fiber.
• Operação remota: controlo via VibSoft, interface Web ou Wi‑Fi; suporte a câmera HD+ para posicionamento do ponto laser.
• Interfaces de sinal: várias saídas analógicas BNC (velocidade, deslocamento, aceleração, gerador, RSSI, sync TTL), modo IQ e VibroLink para transferência TCP/IP.

Características de medição (dados chave)
Largura de banda máxima — CC – 32 MHz (Connect+)
Grandezas — Velocidade, Deslocamento, Aceleração
Velocidade máxima de vibração — ±30 m/s (Xtra Fiber / QTec / Range); ±12 m/s (Neo / Fiber / Compact)
Intervalos de velocidade — ±1 mm/s a ±30 m/s
Melhor resolução de velocidade — 1,5 nm/s/√Hz
Melhor resolução de deslocamento — < 30 fm/√Hz
Aceleração máxima — 100.000 km/s²
Processamento de sinal — Baseado em FPGA

Óptica / Laser de medição
Desenho óptico — Compatível com interferómetro heteródino (633 nm) e interferómetro multipath QTec® (1550 nm)
Laser de medição — Comprimento de onda 633 nm (HeNe) ou 1550 nm (SWIR), conforme a cabeça de sensor

Saídas & conectividade
Saídas analógicas — 3 BNC para sinais de vibração (velocidade, deslocamento, aceleração separadas); 1 BNC para gerador de sinais (max. 32 MHz); 1 BNC RSSI; BNC sync (TTL); saída IQ
Saída digital — VibroLink (Ethernet / Wi‑Fi, TCP/IP); LVDS (até 3 MHz, tempo real)
Interface PC — Ethernet (RJ45 M12) + Wi‑Fi (TCP/IP); interface Web standalone; software de comunicação suporte
Gerador de sinais — Opcional VFX‑L‑SigGenOut (±5 V @ 50 Ω / ±10 V @ 1 MΩ, max. 32 MHz; seno, chirp, ruído)
Referência / entradas — Canal de referência BNC (síncrono até 32 MHz); Clear‑In; Trigger In; entrada encoder / tacômetro (max. 20.000 rpm)
Visor / UI — Ecrã tátil a cores 7" (interactivo)
Software — VibSoft (a partir de v6.4); interface VibroLink; controlo de gerador; interface Web autónoma

Especificações do sistema
Temperatura de funcionamento — 0 … +40 °C
Classe de protecção — IP20
Consumo — max. 150 VA (incluindo cabeça de sensor)
Peso — 7,3 kg (sem cabeça de sensor)
Dimensões (C x L x A) — 285 x 140 x 383 mm

Cabeças compatíveis / Aplicações típicas

• VibroFlex Neo — tarefas ad alta resolução e medições através de meios transparentes (vidro, água).
• VibroFlex Xtra / Xtra Fiber — medições remotas ou em espaços confinados.
• VibroFlex Fiber — medições diferenciais e em espaços reduzidos.
• VibroFlex Compact — inspeção de microestruturas; câmara HD+ inline e objetivas de microscópio opcionais.
• VibroFlex QTec — máxima sensibilidade óptica para NDT exigente, aplicações biomédicas e controlo de shaker.
• VibroFlex Range — medições de longa distância e monitorização estrutural (>500 m).

Especificações técnicas (resumo)

• Largura de banda: CC – 32 MHz
• Grandezas: deslocamento, velocidade, aceleração (saídas sincronizadas)
• Velocidade máxima medida: até ±30 m/s (consoante cabeça)
• Resolução de velocidade: 1,5 nm/s/√Hz; Resolução de deslocamento: < 30 fm/√Hz
• Aceleração máxima: 100.000 km/s²
• Processamento: FPGA
• Saídas analógicas: BNC múltiplas (velocidade, deslocamento, aceleração, gerador, RSSI, sync TTL)
• Interfaces digitais: VibroLink (Ethernet/Wi‑Fi TCP/IP), LVDS (tempo real)
• Interfaces PC: Ethernet (RJ45 M12), Wi‑Fi, UI Web standalone
• Gerador opcional: até 32 MHz (senoidal/chirp/ruído)
• Canal de referência & entrada encoder/tacômetro para análises de ordem
• Ecrã: 7" tátil
• Software: VibSoft (v6.4+) com suporte VibroLink
• Temperatura de operação: 0…+40 °C; IP20; Consumo máx.: 150 VA; Peso: 7,3 kg; Dimensões: 285 x 140 x 383 mm
