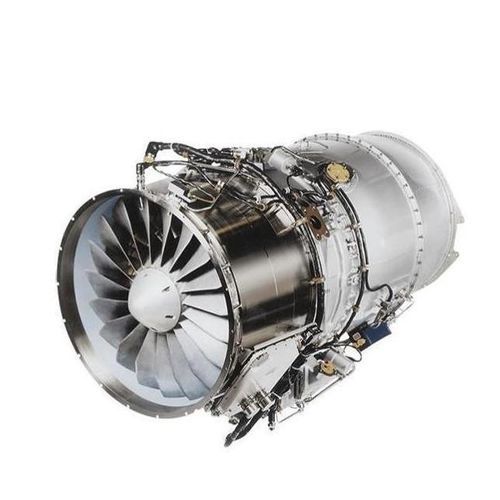

Motor turbofan inferior a 100 kN PW500

para avião executivo

Visão geral
A família de turbofans PW500 foi projetada para plataformas de jatos executivos leves a médios e para o mercado de propriedade fracionada. A família proporciona consumo de combustível eficiente, durabilidade e confiabilidade comprovadas e economia operacional adequada para operações de alta utilização.

Destaques do produto

• A família de motores compreende 3 séries e 8 modelos com empuxos termodinâmicos aproximados de 2 900 a 4 700 libras‑força (lbf).
• Confiabilidade e durabilidade suportadas por planos disponíveis de garantia de custo de manutenção e suporte.
• Muitos modelos oferecem FADEC (Full‑Authority Digital Engine Control) para reduzir a carga do piloto e melhorar o monitoramento/diagnóstico da saúde do motor.
• Projetado para manutenção on‑wing simplificada e intervalos de manutenção prolongados, adequado para operações fracionadas e em estilo de companhia aérea.

Projeto e arquitetura
O PW500 é um turbofan de dois eixos com as seguintes características:

• Fan de corda larga, resistente a danos por objetos estranhos (FOD).
• Compressor de alta pressão em três estágios (dois estágios axiais + um centrífugo); tecnologia IBR reduz o número de peças; as séries PW535 e PW545 incluem um estágio boost axial acionado pelo fan.
• Câmara de combustão de fluxo reverso que oferece baixas emissões e maior durabilidade.
• Turbina de alta pressão de estágio único com materiais avançados e resfriamento para longa vida do hot‑end.
• Turbina de baixa pressão de dois estágios (turbina livre) com pás shrouded e misturador de escape de alta eficiência para reduzir consumo de combustível e ruído.
• Controle eletrônico do motor (EEC) com backup hidromecânico e FADEC em muitos modelos, fornecendo redundância de canal duplo e integração eficiente à aeronave.

Cartões de visão geral / Características adicionais apresentadas na página

• Registro de durabilidade e confiabilidade ao longo de 3 séries e 8 modelos, adequado a operadores de propriedade fracionada e jatos executivos.
• Tecnologias avançadas: disponibilidade de FADEC em muitos modelos para suportar diagnósticos e disponibilidade para partida.
• Suporte ao cliente global: Pratt & Whitney oferece instalações de serviço, representantes em campo, diagnósticos avançados e grande disponibilidade de motores de aluguel/troca.

Aplicações (associações modelo‑aeronave selecionadas)

• PW530A — Cessna Citation Bravo
• PW535A — Cessna Citation Ultra Encore; Cessna UC‑35 C/D
• PW535B — Cessna Citation Encore+
• PW535E — Embraer Phenom 300
• PW545A — Cessna Citation Excel
• PW545B — Cessna Citation XLS
• PW545C — Cessna Citation XLS+
• PW545D — Cessna Citation Ascend

Especificações (tabela)
Engines | Thermodynamic thrust class* (Pounds) | Mechanical thrust class* (SHP) | Height** (inches) | Width** (inches) | Length** (inches)
PW545 Series | 4,700 | 4,100 | 47 | 32 | 68
PW535 Series | 4,100 | 3,400 | 38 | 29 | 66.5
PW530 Series | 3,100 | 2,900 | 35 | 28 | 60

* Os empuxos são valores aproximados ao descolagem. Disponíveis ao nível do mar, dia padrão, condições estáticas, não instalados.
** As dimensões são valores aproximados.

Características / especificações técnicas

• Nome da família: PW500
• Fabricante (marca): Pratt & Whitney
• Arquitetura: turbofan de dois eixos
• Compressor de alta pressão: três estágios (dois estágios axiais + um centrífugo); tecnologia IBR; PW535/PW545 incluem estágio boost axial acionado pelo fan
• Câmara de combustão: fluxo reverso (baixas emissões, durabilidade)
• Turbinas: turbina de alta pressão de estágio único; turbina de baixa pressão de dois estágios (turbina livre, pás shrouded)
• Controle: controle eletrônico do motor (EEC) com backup hidromecânico; FADEC em muitos modelos (redundância de canal duplo)
• Escape: misturador de escape avançado para melhor desempenho e redução de ruído
• Modelos / séries: PW530 Series, PW535 Series, PW545 Series (3 séries; 8 modelos no total)
• Faixa de empuxo (approx.): 2 900 a 4 700 libras (classe de empuxo termodinâmica)
• Dimensões típicas (approx.) fornecidas por série na tabela de especificações
• Plataformas alvo: jatos executivos leves a médios; projetado para o mercado de propriedade fracionada e operações similares
• Manutenção: família projetada para intervalos de manutenção estendidos e manutenção on‑wing; muitos modelos suportam monitoramento avançado da saúde do motor e diagnósticos
