Objetiva de câmera de alta resolução XRE 35

Visão geral
A lente XRE 35 é uma solução de teste para displays near‑eye com foco electrónico. O seu desenho óptico com patente pendente foi concebido para medir displays near‑eye integrados em headsets de realidade virtual (VR), realidade mista (MR) e realidade aumentada (AR), simulando o tamanho, a posição e o campo de visão do olho humano. A lente suporta configurações dobradas ("periscópio") e não dobradas e pode ser usada para medições monoculares ou binoculares (estereoscópicas) quando são integrados dois sistemas.

Capacidades principais

• Replica a posição do olho humano em headsets XR
• Foco electrónico controlável por software (mecanismo interno; comprimento do corpo não varia durante o foco)
• Configurações dobradas ("periscópio") e não dobradas para se ajustar a diferentes factores de forma dos headsets
• Campo de visão até ±35° (70° no total)
• Suporta análise MTF automatizada através do foco (vários ajustes de foco iterados por software)

Configurações flexíveis
A lente XRE 35 pode ser emparelhada com fotómetros de imagem (fotométricos) ou colorímetros de imagem (colorimétricos) e suporta opções de resolução para fornecer os pixels‑por‑grau necessários até 70° de FOV. As configurações dobradas permitem medições em headsets com reduzido eye relief ou equipamentos de cabeça e podem permitir a instalação de dois sistemas XRE 35 para medições simultâneas dos olhos esquerdo e direito.

Medição e integração de software

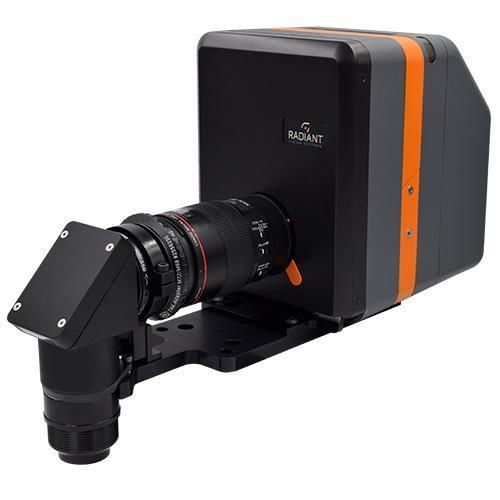

A lente XRE 35 liga‑se aos fotómetros de imagem ou colorímetros Radiant ProMetric através de um suporte de montagem personalizado para formar uma solução compacta de câmara/lente. É suportada pelo software TrueTest™ da Radiant e pelo módulo de software TT-ARVR™ para testes automatizados de displays AR/VR (luminância, cromaticidade, contraste, uniformidade, deteção de mura/defeitos, defeitos de píxeis/linhas, MTF, distorção, uniformidade do foco, etc.).

Recursos
Está disponível uma folha de especificações (PDF) para este produto (ver documentos do produto).

Características / especificações técnicas

• Aplicação principal: Medição de luz e cor para displays near‑eye (NED) em headsets
• Abertura efectiva (pupila de entrada): 3,3 mm
• Foco: Electrónico (foco interno controlável por software)
• Distância de foco: Intervalo 0,5 m até infinito (medido a partir da frente da lente)
• Distância interpupilar mínima (IPD): 63 mm
• Comprimento de dobra do espelho opcional: 173 mm
• Luminância - mínimo: 0,01 cd/m2
• Luminância - máximo: 10.000 cd/m2 (câmaras série Y); 1.000.000 cd/m2 (câmaras série I) — valores máximos para exposições curtas
• Capacidades de medição: Luminância, Radiance, coordenadas cromáticas CIE, Temperatura de Cor Correlacionada (CCT)
• Unidades suportadas: cd/m² (nit), W/sr/m², foot‑lambert, CIE (x, y) e (u', v'), Kelvin (CCT)
• Opções de câmara emparelhadas: ProMetric Y61; ProMetric I61 / I61‑SC
• Campo de visão aproximado (horizontal): ±35°
• Campo de visão aproximado (vertical): ±35°
• Resolução: ~0,012° por pixel do sensor (dependente da opção de câmara/resolução)
• Opções de resolução (sistema): 29 MP, 45 MP, 61 MP (dependente da câmara)
• Opções de configuração da lente: Dobrada ("Periscope") ou Não dobrada
• Soluções adicionais: Solução padrão com lente única ou solução dual‑eye (dois sistemas XRE integrados)
• Recomendações de sistema: Fotómetro ou colorímetro de imagem ProMetric de alta resolução (até 61 MP), módulo de software TT-ARVR™, Windows 10 (64‑bit), 16–32 GB RAM; requisitos adicionais de sistema variam conforme a câmara
