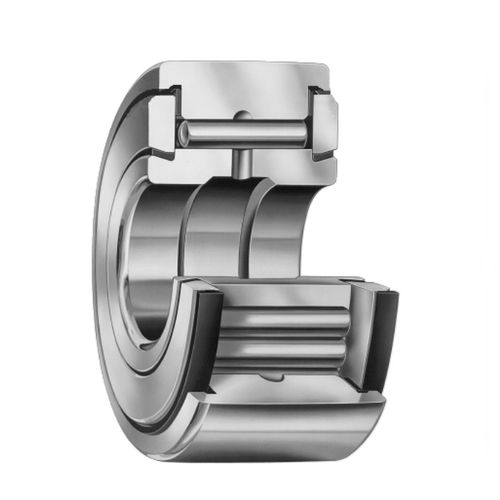

Rolamento de agulhas ATF, ATL

de duas carreirasde uma única fileiraem aço cromado

CONSTRUÇÃO Trata-se de uma unidade indissociável, constituída por um anel interno, rolos de agulhas, anilhas de retenção, anilhas de vedação/de empuxo, e um anel externo extra-grosso para suportar um rolamento pesado cargas. As arruelas de pressão são fixadas ao anel interno. O tipo ATF tem uma única fila de rolos e o tipo ATL tem duas filas de rolos. O anel externo do tipo de rolamento ATF é coroado. As vedações dos rolamentos ATF e ATL estão localizadas em contrafurações do anel externo e vedação contra o diâmetro externo. das anilhas de fim de curso, proporcionando uma boa retenção de lubrificante e exclusão de materiais estranhos. Vedação/empuxo arruelas, feitas de um material de resina autolubrificante, separar as superfícies axiais de aço, prolongando a vida útil de lubrificante e rolamento. Ranhuras e furos para relubrificação são fornecidos em apenas o anel interno, uma vez que o anel externo deve servir como um rolo. O tipo ATF tem uma ranhura no orifício do anel externo para armazenamento de lubrificante adicional. Para protecção de corrosão sob cargas de rolamento pesadas, o diâmetro externo do o rolamento é cromado. Outras superfícies expostas, como montados, são banhados a cádmio ou a zinco-níquel. Anéis internos estão oxidados. DIMENSÕES Os tipos ATF e ATL são fabricados para polegadas nominais dimensões. As dimensões métricas mostradas são para o conveniência do usuário, e as dimensões de controle são em polegadas. As dimensões listadas são para o rolamento acabado depois do revestimento. As dimensões do diâmetro do eixo necessárias para montagem adequada desses rolamentos estão listados na página oposta.
