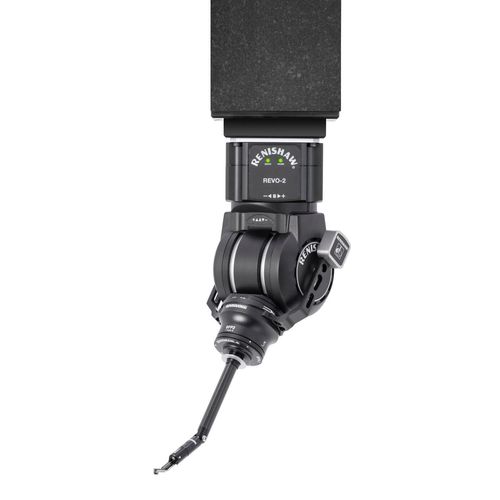

Apalpador de varredura REVO® SFP2

MMTpara a indústria aeroespacial

A medição do acabamento superficial tradicionalmente envolve a utilização de sensores portáveis ou a peça precisa ser movida para uma máquina de medição dedicada. O sistema multisensor REVO muda tudo isso, tornando a inspeção do acabamento da superfície parte integrante da medição com CMM, permitindo a comutação entre o escaneamento e a medição de acabamento das superfícies. Este recurso exclusivo permite que a análise de rugosidade seja integrada completamente em um único relatório de medição. Graças à tecnologia de medição em 5 eixos, a inspeção automatizada do acabamento de superfícies com o SFP2 proporciona significativa economia de tempo, manuseio reduzido da peça e maior retorno sobre o investimento na CMM. O sistema SFP2 consiste de um apalpador e uma série de módulos, que são automaticamente intercambiáveis com todas as outras opções de apalpador disponíveis para REVO, proporcionando flexibilidade para facilmente selecionar a ferramenta ideal para inspecionar uma grande variedade de características, todos em uma plataforma CMM. Os dados dos vários sensores são automaticamente referenciados a uma referência comum. A medição do acabamento superficial está plenamente integrada no programa de inspeção padrão com CMM, graças à troca automática do apalpador SFP2 e dos suportes de pontas utilizando o magazine MRS-2 e as portas RCP TC-3. O apalpador SFP2 se beneficia do recurso de posicionamento contínuo e movimento em 5 eixos do cabeçote REVO-2. O acesso às características mais difíceis de atingir é possibilitado pelo eixo C do apalpador integrado, juntamente com diversas geometrias de ponta e uma junta articulada entre módulo e suporte.
