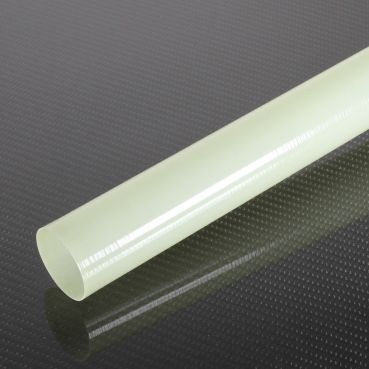

Tubo em tecido 45558-FG

em fibra de carbonoem fibra de vidromúltiplo

Ao contrário dos metais que têm propriedades semelhantes em todas as direcções (isotrópicas), as propriedades dos compósitos são variáveis, dependendo da orientação das fibras em cada camada Os tubos enrolados em rolo são fabricados utilizando múltiplas camadas de fibra de carbono pré-preparada (e, se for notado, outros) materiais. Em geral, cada camada tem cerca de 0,006 polegadas de espessura, o que significa que um tubo com uma espessura de parede de 0,060 polegadas será tipicamente composto por 9-10 camadas individuais de fibra de carbono. O número de camadas (lonas) permite-nos variar a orientação das fibras ao longo da espessura, criando um produto de alto desempenho e de engenharia. A Tubagem de tecido tem uma lona exterior de material tecido (designada abaixo como 0°/90°). Tipicamente esta lona exterior é uma tela de sarja 2x2 (aspecto diagonal visto abaixo) mas também pode ser uma tela lisa (pequeno tabuleiro de xadrez), um reboque estendido (tela lisa de grande formato / tabuleiro de xadrez) ou outra tela fora do eixo, tal como uma trança. O núcleo destes tubos é quase sempre composto por "uni" multidireccionais. Uni Tubing é composto de "uni" multidireccionais, tal como os tubos de tecido, no entanto, em vez de o tecido exterior ser tecido, é unidireccional e mais tipicamente orientado a 0° (fibras com o comprimento). *Este diagrama ilustra um layup "genérico". A SKU que está a ser vista pode não ter o plano de layup apresentado neste diagrama. Para ver o layup particular desta SKU, consulte o separador "LAYUP ORIENTATION".
