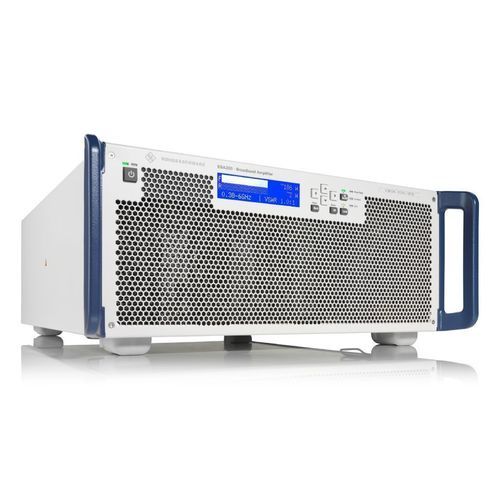

Testador para aviônica BBA300 series

aeronáuticocompacto

Visão geral
A família R&SBBA300 é uma linha compacta e modular de amplificadores de banda larga em estado sólido, projetada para alta disponibilidade em ambientes de teste e medição, como ensaios EMC, validação de produto, testes de coexistência OTA e testes de componentes RF. Suporta varreduras RF contínuas em amplas faixas de frequência e fornece alta linearidade, baixa densidade de ruído e comportamento harmônico controlado.

Pontos-chave

• Varreduras RF contínuas em faixas muito amplas até 18 GHz (dependendo do modelo)
• Potência de saída linear até 1000 W P1dB com baixa densidade de ruído e harmônicos típicos em torno de -25 dBc
• Suporta modulações de amplitude, frequência, fase, pulso e OFDM complexo
• Alta disponibilidade e operação robusta sob condições de desajuste e saídas abertas/curto-circuito
• Configurações flexíveis e escaláveis com expansão de frequência e potência via opções de hardware e software

Descrição da família de produtos
A família R&SBBA300 inclui sistemas de amplificadores configuráveis monobanda, dupla banda e multibanda. Unidades modulares 19" compactas permitem instalações em rack escaláveis. Cobertura de frequência e potência são configuráveis e expansíveis; opções de chaveamento permitem combinar amplificadores para sistemas multibanda.

Desempenho e características

• Amplificação de banda larga de 380 MHz até 18 GHz dependendo do modelo, com alta linearidade e densidade de ruído até aproximadamente -110 dBm/Hz
• Ponto de operação ajustável (opção de software R&SBBA-PK1) para alternar entre classe A e AB e otimizar linearidade, fidelidade de pulso ou potência máxima
• Projeto RF robusto tolera grandes desajustes (potência RF total até VSWR 6:1 em muitas configurações) e inclui proteções inteligentes e ajuste periódico de polarização
• GUI moderna baseada em funções, controle remoto SCPI via Ethernet e SNMP opcional para integração em bancadas de teste automatizadas

Modelos disponíveis (modelo — faixa de frequência — potência de saída P1dB)
Modelos monobanda:
R&SBBA300-CDE15 — 380 MHz - 6 GHz — 15 W
R&SBBA300-CDE25 — 380 MHz - 6 GHz — 25 W
R&SBBA300-CDE50 — 380 MHz - 6 GHz — 50 W
R&SBBA300-CDE90 — 380 MHz - 6 GHz — 90 W
R&SBBA300-CDE180 — 380 MHz - 6 GHz — 180 W
R&SBBA300-CDE300 — 380 MHz - 6 GHz — 300 W
R&SBBA300-DE15 — 1 GHz - 6 GHz — 15 W
R&SBBA300-DE25 — 1 GHz - 6 GHz — 25 W
R&SBBA300-DE50 — 1 GHz - 6 GHz — 50 W
R&SBBA300-DE90 — 1 GHz - 6 GHz — 90 W
R&SBBA300-DE180 — 1 GHz - 6 GHz — 180 W
R&SBBA300-DE300 — 1 GHz - 6 GHz — 300 W
R&SBBA300-DE500 — 1 GHz - 6 GHz — 500 W
R&SBBA300-DE1000 — 1 GHz - 6 GHz — 1000 W
R&SBBA300-F30 — 6 GHz - 13 GHz — 30 W
R&SBBA300-F50 — 6 GHz - 13 GHz — 50 W
R&SBBA300-F90 — 6 GHz - 13 GHz — 90 W
R&SBBA300-F180 — 6 GHz - 13 GHz — 180 W
R&SBBA300-F300 — 6 GHz - 13 GHz — 300 W
R&SBBA300-FG30 — 6 GHz - 18 GHz — 30 W
R&SBBA300-FG50 — 6 GHz - 18 GHz — 50 W
R&SBBA300-FG90 — 6 GHz - 18 GHz — 90 W
R&SBBA300-FG180 — 6 GHz - 18 GHz — 180 W
R&SBBA300-FG300 — 6 GHz - 18 GHz — 300 W

Exemplos dupla-/multibanda:
R&SBBA300-CDE25F30 — 380 MHz - 13 GHz — 25 / 30 W
R&SBBA300-CDE50F30 — 380 MHz - 13 GHz — 50 / 30 W
R&SBBA300-CDE50F50 — 380 MHz - 13 GHz — 50 / 50 W
R&SBBA300-CDE90F30 — 380 MHz - 13 GHz — 90 / 30 W
R&SBBA300-CDE90F50 — 380 MHz - 13 GHz — 90 / 50 W

Aplicações típicas

• Ensaios EMC e conformidade que exigem varreduras largas e contínuas
• Validação de produto e testes de componentes RF para tecnologias sem fio (GSM, LTE, 5G, WLAN, Bluetooth®, Zigbee)
• Testes de coexistência OTA, testes RF em nível de sistema e bancadas de teste automatizadas

Notas
Extensões de frequência e potência estão disponíveis como opções de hardware e software. Configurações de sistema podem incluir switches RF, couplers, cargas e acessórios para soluções rack multibanda e de alta potência.

Especificações técnicas

• Faixa de frequência (família): 380 MHz — 18 GHz (dependendo do modelo)
• Potência máxima de saída RF: até 1000 W P1dB (dependendo do modelo)
• Exemplos de P1dB: 15 W, 25 W, 30 W, 50 W, 90 W, 180 W, 300 W, 500 W, 1000 W
• Densidade de ruído: até aprox. -110 dBm/Hz
• Harmônicos: tipicamente em torno de -25 dBc
• Suporte de modulação: amplitude, frequência, fase, pulso, OFDM complexo
• Tolerância a desajuste: potência RF completa a VSWR elevado (até 6:1 em configurações típicas)
• Interfaces de controlo: Ethernet com SCPI; SNMP opcional
• Opções de software: ajuste do ponto de funcionamento (R&SBBA-PK1) e modos de alta potência
• Formato: design modular compacto, unidades 19" plug-in para sistemas rack
