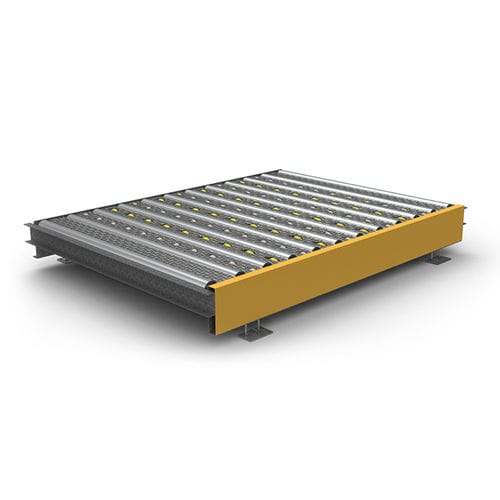

Plataforma com rolos de transferência angular System Level 508

acionada por motorpara avião de carga

Sistema de manuseamento de carga, para manuseamento automático de ULD's O convés de ângulo reto foi concebido para transferir ULD's em ângulo reto (lateral) para o movimento longitudinal primário, trocando as alturas de funcionamento de dois convés de transporte. Este movimento é conseguido através da elevação vertical de uma plataforma de rodas parcialmente motorizada através de uma plataforma de rolos motorizada. A combinação destes dois pisos permite o transporte em ângulos rectos entre si. O mecanismo de troca é operado electromecanicamente. A plataforma de ângulo reto é adequada para ULD's com uma base máxima de 10 pés com dimensões: C x L: 125 x 96 polegadas (3.175 x 2.438 mm) e peso 15.000 lbs (6.800 kg). Conjunto de elevação O sistema de elevação motorizado com discos de excêntricos foi concebido para trocar a altura de funcionamento das plataformas de rolos e rodas. Levantará as rodas de ±15 mm abaixo para ±15 mm acima do nível do plano do rolo e vice-versa. A sincronização dos discos de excêntricos garante que a altura de transferência do ULD se mantém em 508 mm em todas as direcções. A plataforma de ângulo reto está equipada com sensores fotográficos para detetar a posição do ULD na plataforma CARACTERÍSTICAS ADICIONAIS OPCIONAIS - Sistema de pesagem - Embraiagem Principais vantagens: rentável, eficiente, poupança de tempo, baixa manutenção
