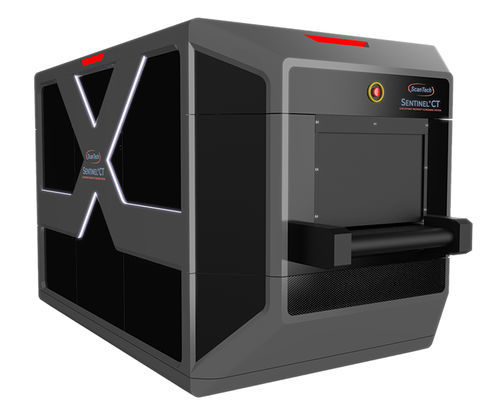

Sistema de inspeção de raios X SENTINEL® CT

tomográficoautomático3D

Visão geral
O sistema de inspeção de bagagem para pontos de controlo SENTINEL® CT da ScanTech é uma plataforma de 4ª geração que utiliza um processo automático de discriminação de materiais para gerar múltiplas assinaturas de discriminação a fim de identificar substâncias e objetos de interesse. As bagagens e artigos digitalizados são segmentados em áreas de interesse e analisados com uma suíte de algoritmos CT 3D Ray-Trace Biopsy™ que produz identificações anunciadas e codificadas por cor e limites visíveis para as ameaças detectadas. Os operadores podem manipular e melhorar as imagens num monitor Ultra‑High Definition para localizar com precisão as ameaças para intervenção.

Diferenciação chave — Gantry fixo vs. gantry rotativo CT
Gantry fixo — Mais rápido, mais durável, menor TCO

• Os scanners CT com gantry fixo permanecem estáticos enquanto os objetos são processados na correia transportadora
• A produtividade é principalmente limitada pelo desempenho computacional
• Opera com serviço elétrico monofásico 120 VAC para ampla compatibilidade
• A arquitetura CT de quatro planos do gantry fixo fornece imagens 3D de alta definição
• A ausência de mecânica rotativa e menos peças móveis aumenta a fiabilidade e reduz a manutenção

Gantry rotativo — Mais lento, maior manutenção, maior TCO

• Derivado de sistemas desenvolvidos para uso médico em 1972
• A produtividade é limitada; aumentar a produtividade exige maiores velocidades de rotação
• A rotação elevada pode exigir reforço do piso e pode causar perda de dados ou riscos de segurança
• Peças móveis requerem mais paragens e custos de manutenção superiores

Inteligência artificial Sentinel: como funciona
Virtual Sentinel, a aplicação de IA proprietária da ScanTech, gera dados sintéticos indistinguíveis de digitalizações reais. O aprendizado de máquina treina com dados reais e sintéticos para melhorar os resultados de deteção. Os modelos Virtual Sentinel replicam a arquitetura do sistema, parâmetros e desempenho para apoiar o desenvolvimento e atualização de algoritmos. Modelos baseados em física e dados sintéticos criam representações de explosivos, ameaças, opioides, itens de ocultação e outros itens de interesse. A segmentação de conteúdo e a seleção de áreas‑alvo são aprimoradas por previsões derivadas da IA.

Imagens e interface do operador
Itens e materiais ameaçadores e não ameaçadores são identificados, codificados por cor e anunciados num monitor Ultra‑High Definition. Se uma biópsia 3D determinar que uma área é uma possível ameaça, biópsias adicionais validam as assinaturas e criam um limite colorido visível e um alarme indicando o tipo e a localização da ameaça. Os operadores podem manipular e melhorar as imagens para localizar precisamente a ameaça ou contrabando.

Imagens digitalizadas
Um carrossel de imagens digitalizadas SENTINEL® CT demonstra vistas de discriminação de materiais com múltiplos modos de cor e renderização, incluindo modos inorgânicos, inverso, hélio e renderizações codificadas por cor de discriminação de materiais.

Especificações físicas
DIMENSÕES DO TÚNEL
25.5 (L) x 16.75 (A) polegadas ou 647.7 (L) x 425.45 (A) mm

DIMENSÕES GLOBAIS
131 (C) x 59 (L) x 65.3 (A) polegadas ou 3327.4 (C) x 1498.6 (L) x 1658.62 (A) mm (peso máximo 4500 lbs ou 2041 kg)

REQUISITOS DE ALIMENTAÇÃO
120 ou 240 VAC +10%/-15%; 50/60Hz; 3 kVA máx. (EUA). Outros requisitos elétricos internacionais disponíveis.

Especificações de desempenho CT

• VISTAS DE DIGITALIZAÇÃO: CT com gantry fixo e quatro planos de digitalização independentes que geram três eixos de dissecação: Eixo #1 – perpendicular à correia; Eixo #2 – em ângulo ao longo da correia visto pela entrada; Eixo #3 – em ângulo ao longo da correia visto pela saída
• DISCRIMINAÇÃO DE MATERIAIS: Discriminação automática de materiais (codificada por cor e anunciada)
• PENETRAÇÃO: 35 mm de aço
• DESEMPENHO: 800+ bagagens/encomendas por hora
• GERADORES DE RAIOS‑X: Quatro monoblocos X‑ray 80–170 kV (hermeticamente selados)

Aplicações
Os sistemas SENTINEL® CT são projetados para pontos de controlo em aeroportos e outros ambientes de segurança que exigem localização automática, discriminação e identificação de materiais de ameaça e itens de interesse. A plataforma é escalável para triagem desde pequenos pacotes e bagagens até aplicações de carga de grande porte (a linha ALL SECURE® trata de cargas pesadas usando geradores quad‑energy 3–10 MeV).

Especificações técnicas

• Model / Denomination: SENTINEL® CT
• Manufacturer / Brand: ScanTech
• Dimensões do túnel: 25.5 in (W) x 16.75 in (H) (647.7 x 425.45 mm)
• Dimensões globais: 131 in (L) x 59 in (W) x 65.3 in (H) (3327.4 x 1498.6 x 1658.62 mm)
• Capacidade máxima de carga: 4500 lbs (2041 kg)
• Energia: 120 ou 240 VAC ± tolerância; 50/60 Hz; até 3 kVA (EUA)
• Arquitetura de digitalização: CT com gantry fixo, quatro planos independentes, três eixos de dissecação
• Discriminação de materiais: Automatizada, codificada por cor, anunciada
• Capacidade de penetração: 35 mm aço
• Rendimento: 800+ bagagens/encomendas por hora
• Geradores X‑ray: Quatro monoblocos hermeticamente selados 80–170 kV
• Recursos IA: Virtual Sentinel dados sintéticos + modelos baseados na física, algoritmos CT 3D Ray-Trace Biopsy™
