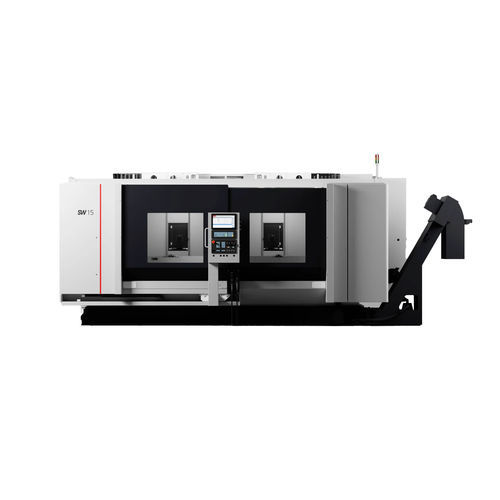

Centro de usinagem de 3 eixos BF 15-21D

horizontalpara aeronáuticaCNC

Visão geral
O BF 15-21D, da série BF, é projetado para usinagem dinâmica de peças de fundição e componentes estruturais. Plataforma híbrida com acionamentos lineares nos eixos X e Z e fuso de esferas no eixo Y. Arquitetura multimandril com duas unidades tridimensionais independentes e um fuso por área de trabalho, permitindo substituir duas máquinas monofuso e aumentar a produtividade ocupando menos espaço.

Principais características

• PRODUTIVIDADE
  • Conceito de acionamento híbrido
  • Combinação de acionamentos lineares (X/Z) e fuso de esferas (Y)
  • Operação multimandril: duas unidades 3 eixos independentes; opção de usar dois fusos por área durante troca automatizada de peça
• QUALIDADE
  • Projetado para usinagem rápida de peças de fundição de alumínio e componentes estruturais
• USABILIDADE E ERGONOMIA
  • Painel de controlo multi-touch móvel
  • Sistema de monitorização de ferramentas
• FLEXIBILIDADE
  • Soluções de automação flexíveis e configuração de máquina personalizável
• EFICIÊNCIA ENERGÉTICA
  • Redução significativa do consumo em comparação com configurações monofuso (dados do fabricante)
  • Pegada mínima por peça
• SERVIÇO
  • Gestão de dados integrada para suporte ao ciclo de vida

Resumo dos dados
DESIGNAÇÃO | BF 15-21D
Fusos: 2
Distância entre fusos: 650 – 3750 mm
Interface HSK: HSK-A63 / HSK-E50
Faixa de velocidade: 1 - 17.500 min-1 / 1 - 40.000 min-1
Potência (por fuso): 32 kW / 18 kW
Torque (por fuso): 72 Nm / 11,5 Nm
Área de trabalho X: 2 x 1550 mm
Área de trabalho Y: 750 mm
Área de trabalho Z: 750 mm

Características / especificações técnicas

• Modelo: BF 15-21D
• Série: BF
• Fusos: 2
• Distância entre fusos: 650 – 3750 mm
• Opções HSK: HSK-A63, HSK-E50
• Faixa de velocidade: até 17.500 min-1 (variante) e até 40.000 min-1 (variante)
• Potência por fuso: 32 kW / 18 kW (variantes)
• Torque por fuso: 72 Nm / 11,5 Nm (variantes)
• Área X: 2 x 1550 mm
• Área Y: 750 mm
• Área Z: 750 mm
• Conceito de acionamento: acionamentos lineares em X/Z; fuso de esferas em Y
• Automação: tecnologia multimandril; troca automatizada de peças
• Controlo: painel multi-touch móvel; monitorização de ferramentas
• Aplicações: peças de fundição de alumínio, componentes de estrutura e perfis longos
