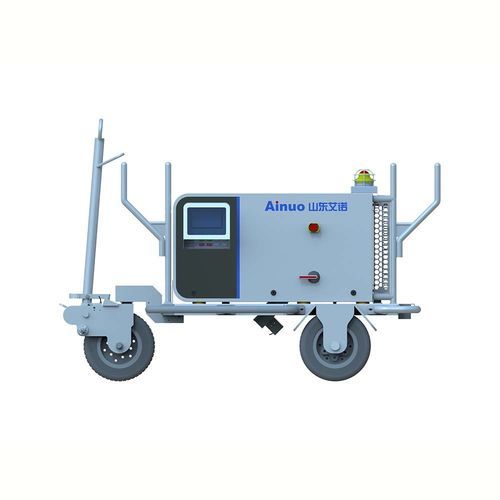

GPU elétrico AN17(F) series

fixomóvelmontado em carreta

Visão geral do produto
A série AN17(F) é uma unidade de alimentação terrestre em estado sólido que fornece tensão intermediária de 400 Hz de alta qualidade para aeronaves civis e militares durante manutenção em solo, partida e assistência a equipamentos de bordo. A unidade utiliza controlo digital puro com processadores FPGA de alto desempenho e uma topologia de retificador inovadora de 12 pulsos, garantindo baixa distorção harmónica, resposta dinâmica rápida, elevado fator de potência e eficiência, mínima poluição da rede e alta fiabilidade operacional. Projeto adequado para uso externo com grau de proteção IP55 e faixa de temperatura de funcionamento de -40 °C a +60 °C. Em relação à geração anterior, a AN17(F) reduz o volume em cerca de 30% e aumenta a densidade de potência. Possui múltiplas patentes de invenção.

Características do produto

• Forte capacidade de sobrecarga: suporta 4× a potência nominal por 1 s.
• Qualidade superior da forma de onda: conteúdo harmónico <2 %.
• Função de intertravamento de alimentação para garantir fornecimento seguro ao avião.
• Função de “caixa preta” para facilitar manutenção e registo de avarias.
• Temperatura de operação: -40 °C a +60 °C; proteção: IP55 (adequado para uso externo).
• Tamanho compacto, alta densidade de potência, menor peso, alta eficiência e baixo ruído.
• Múltiplas configurações: vertical, montada em reboque e integrada em ponte; alta modularidade e fiabilidade.
• Retificador de 12 pulsos avançado: distorção de corrente de entrada <5 %, fator de potência de entrada >0,96.
• Compensação automática da queda de tensão para garantir tensão precisa no conector da aeronave.

Aplicação do produto
As unidades individuais da série AN17 suportam expansão em paralelo para formar sistemas centralizados de alta capacidade quando combinadas com quadros de distribuição, compensadores de queda de tensão e acessórios. Casos típicos de uso incluem hangares de manutenção e pátios militares com várias aeronaves estacionadas: as unidades são paralelizadas por quadros de distribuição para alimentar múltiplas posições de aeronave, com compensadores de queda de tensão por via para compensação automática do cabo. O sistema identifica automaticamente unidades mestre e escrava pela sequência de energização; a primeira unidade energizada torna-se mestre. O controlo inteligente inicia/para unidades automaticamente conforme a carga ou o número de aeronaves. Em caso de avaria de uma unidade, o sistema isola a unidade com falha sem afectar o funcionamento das restantes unidades.

Especificações técnicas

• Modelo: AN17(F) Series
• Frequência de saída: 400 Hz (frequência intermédia)
• Controlo: controlo digital puro com processadores FPGA de alto desempenho
• Topologia do retificador: retificador de 12 pulsos
• Capacidade de sobrecarga: 4× a potência nominal por 1 s
• Conteúdo harmónico da saída: <2 %
• Distorção da corrente de entrada: <5 %
• Fator de potência de entrada: >0,96
• Funções automáticas: intertravamento de alimentação, compensação automática da queda de tensão, identificação automática mestre/escravo, arranque/paragem inteligente
• Faixa de temperatura de funcionamento: -40 °C a +60 °C
• Grau de proteção: IP55
• Design: alta modularidade; opções vertical / montada em reboque / integrada em ponte; suporta expansão em paralelo e sistemas centralizados de alta capacidade
• Melhoria de volume: redução aprox. 30 % vs geração anterior (maior densidade de potência)
• Manutenção: registo tipo “caixa preta” e múltiplas patentes de invenção para design e fiabilidade
