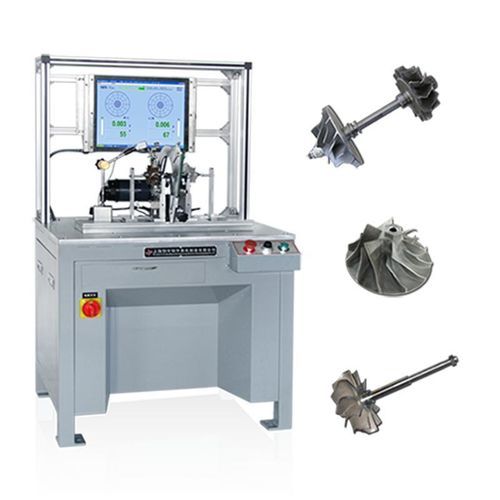

Balanceadora horizontal PHY-5

elétricacom transmissão por correiaautomática

Aplicação
Esta máquina destina-se à deteção e correção do desequilíbrio dinâmico dos rotores de turbocompressor (impelidores, compressores, turbinas).

• Balanceamento de impelidores de turbocompressor
• Balanceamento de compressores de turbocompressor
• Balanceamento de turbinas de turbocompressor
• Cama de auto-posicionamento e estrutura de carro de ferramentas de grande porte
• Suporte dedicado acionado por motor de velocidade variável com correia de nylon de 230W

Características

• Transmissão por correia com suportes de rolamento rígido para suporte estável
• Sistema de controlo Windows 7/10 com ecrã LCD de 17"
• Fácil de instalar e remover; arranque rápido
• Regulação contínua da velocidade (stepless)

Dados técnicos de relance

• Modelos: PHY-1.6 | PHY-5 | PHY-16
• Massa máxima da peça (kg): 1.6 | 5 | 16
• Diâmetro máximo da peça (mm): Φ00 | Φ300 | Φ300
• Distância entre dois rolamentos de apoio (mm): 60–400
• Intervalo de diâmetro do eixo da peça (mm): Φ5–40
• Intervalo de diâmetro da correia de acionamento (mm): Φ15–150
• Velocidade de rotação com correia Ø100 mm (r/min): 1470
• Potência do motor: 0.2 kW (DC)
• Mínimo desequilíbrio residual alcançável (emar): 0.15 g·mm/kg

Especificações

• Modelo de referência: PHY-5
• Massa máxima da peça (PHY-5): 5 kg
• Diâmetro máximo da peça (PHY-5): Φ300 mm
• Distância entre dois rolamentos: 60–400 mm
• Intervalo de diâmetros do eixo: Φ5–40 mm
• Intervalo de diâmetros da correia: Φ15–150 mm
• Velocidade de rotação (correia Ø100 mm): 1470 r/min (regulação contínua)
• Motor: 0.2 kW DC
• Mín. desequilíbrio residual (emar): 0.15 g·mm/kg
• Sistema operativo / ecrã: Windows 7/10 com ecrã LCD de 17"
• Transmissão: por correia com suportes de rolamento rígido
• Características especiais: cama de auto-posicionamento; grande carro de ferramenta; suporte dedicado acionado por motor com correia de nylon 230W
