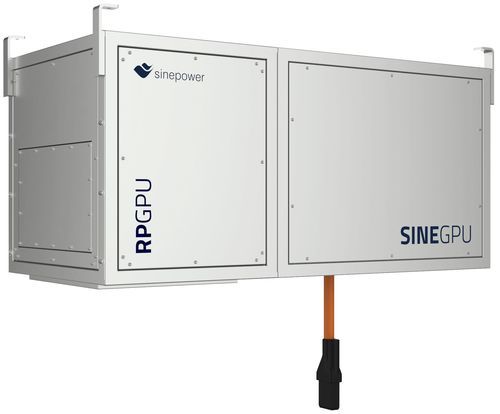

Gerador para aeronaves em solo elétrico RPGPU

para aviãopara manutenção de aeronavespara aeroporto

Descrição
O SINE RPGPU é uma unidade de alimentação terrestre (GPU) de dupla conversão, compacta e desenvolvida para aplicações na aviação. Fornece energia CA isolada e estável de 200 V 3 fases 400 Hz para aeronaves, com elevada eficiência e baixa distorção harmónica de entrada, adequada para operações civis e militares de apoio em solo.

Informação do cabo

• Potência de entrada principal do GPU para a aeronave: 90 kVA
• Corrente máxima de saída: 260 A
• Alimentação para funcionamento do tambor de cabo: 50/60 Hz, 400/220 V
• Corrente de entrada máxima para o tambor de cabo: 16 A

Entrada

• Operação em 4 quadrantes para melhor resposta dinâmica e operação NBPT mais segura
• Baixa distorção harmónica na entrada (<1.5% THDi) para cumprir requisitos rigorosos de rede e aeronave em qualquer carga

Tecnologia

• Retificador e inversor IGBT de alta frequência com topologia de dupla conversão que assegura corrente de entrada sinusoidal (THDi <1.5%) e factor de potência unitário (PF = 1)
• Transformador de saída integrado para isolamento galvânico da carga
• Compatível com No Break Power Transfer (NBPT) para cenários de transferência sem interrupção
• Projetado para minimizar impacto nas fontes de alimentação ascendentes; adequado para aplicações de nível militar

Opções

• Suporta configurações de saída CA desde que a potência total da carga não exceda a potência nominal da unidade
• Variantes AC disponíveis: 30 kVA a 90 kVA (unidades 400 Hz)

Saída

• Saída de 200 V, 3 fases, 400 Hz para a aeronave através de uma única saída
• Pode ser alimentado por rede padrão 380–415 V, 3 fases, 50 Hz ou outras fontes compatíveis

Eficiência

• Até 95% de eficiência

Normas
AVIAÇÃO

• ISO 6858 Fornecimentos elétricos de apoio em terra para aeronaves
• SAE ARP 5015 Requisitos de desempenho para alimentação em terra 400 Hz

MILITAR

• MIL-STD-704 Características de energia elétrica de aeronaves

EMC

• EN 61000-6-4 EMC - Norma genérica de emissões
• EN 61000-6-2 EMC - Norma genérica de imunidade

SEGURANÇA

• IEC 62477-1 Requisitos de segurança para sistemas e equipamentos conversores de potência eletrónicos
• IEC 60529 Graus de proteção fornecidos pelas caixas (IP)

Características / especificações técnicas

• Nome do produto: SINE RPGPU (Ground Power Unit)
• Classificação nominal (esta página): 90 kVA — configuração 400 Hz
• Saída: 200 V, 3 fases, 400 Hz (saída única para aeronave)
• Rede compatível: 380–415 V, 3 fases, 50 Hz
• Opções AC disponíveis: 30 kVA – 90 kVA (400 Hz)
• Corrente máxima de saída (90 kVA): 260 A
• Potência principal de entrada para a aeronave (90 kVA): 90 kVA
• Entrada para operação do tambor de cabo: 50/60 Hz, 400/220 V
• Corrente máxima de entrada para o tambor: 16 A
• Tecnologia: retificador e inversor IGBT de alta frequência; topologia de dupla conversão; transformador de saída integrado para isolamento galvânico
• Desempenho de entrada: THDi < 1.5% ; factor de potência = 1
• Compatibilidade: No Break Power Transfer (NBPT)
• Eficiência: até 95%
• Conformidade normativa: ISO 6858, SAE ARP 5015, MIL-STD-704, EN 61000-6-4, EN 61000-6-2, IEC 62477-1, IEC 60529
