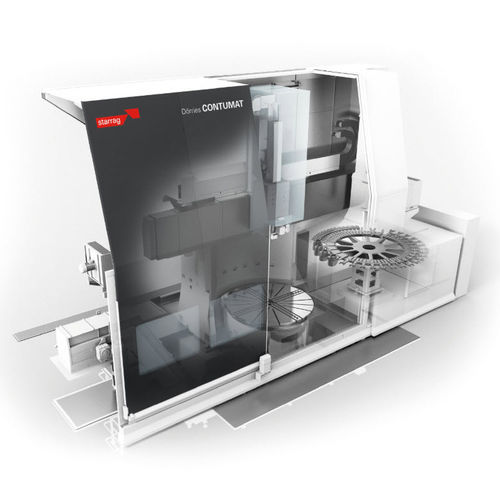

Máquina de torneamento vertical Dörries CONTUMAT VCE 1400

CNCde 3 eixospara aeronáutica

O torno vertical compacto de coluna única (diâmetros de oscilação de 1.400 a 2.800 mm) é apropriado não só para tornear, mas, com unidades adicionais, também pode ser utilizado para furar, fresar e rectificar. Isto significa que é possível, numa única fixação, efectuar uma usinagem completa no CONTUMAT VCE e não simplesmente tornear. A construção rígida fundida neste torno garante baixa vibração e corte preciso; as guias hidrostáticas amortecem ainda mais as vibrações húmidas. A concepção técnica e as numerosas opções de montagem significam que a Dörries é capaz de configurar uma máquina individual a cada cliente. Desenho em ferro fundido dos principais componentes O desenho de ferro fundido de uma só coluna dos componentes principais leva a um desenho amortecedor de vibrações. Todos os principais grupos de máquinas são calculados e optimizados utilizando o Método dos Elementos Finitos (FEM) relativamente à rigidez e secções transversais. Unidade principal / unidade do eixo C A transmissão principal é alimentada por uma ou duas unidades de transmissão com motores assíncronos pré-carregados electricamente. A potência é máxima. 2 x 60 kW. A versão com dois motores (princípio mestre-escravo) permite o posicionamento exacto e o movimento de alimentação das mesas da máquina num eixo C controlado numericamente para perfuração e fresagem, bem como a maior dinâmica na afinação. Apoio O desenho do carneiro de ferro fundido consiste num sistema de guia hidrostático fechado. Estão disponíveis secções de carneiro de 250 x 250 mm ou 300 x 250 mm. Opções de curso Z de 1100 mm, 1500 mm e 1750 mm são possíveis. Crossrail O carril transversal oferece uma orientação hidrostática no eixo X. Os carris transversais são ajustados por meio de uma unidade de elevação. Os trilhos transversais são fixados hidrostaticamente e posicionados por parafusos indexados a intervalos de 100 mm.
