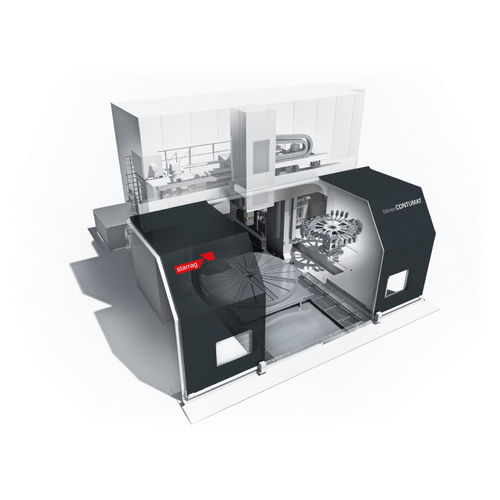

Máquina de torneamento vertical Dörries CONTUMAT VC 1600 V

CNCde 4 eixospara a indústria aeroespacial

Com a adição de uma mesa móvel, atravessando o portal de duas colunas da gama de máquinas VC, o VC-V proporciona a máxima flexibilidade para a maquinação de componentes de grandes dimensões. Além da capacidade de maquinação "no centro" de um torno padrão, as máquinas VC-V são capazes de maquinar características excêntricas. Com a utilização da nossa extensa gama de acessórios standard de fresagem e perfuração, a gama de máquinas VC-V é capaz de maquinação completa de 5 lados de componentes até 12.000 mm de diâmetro e 350 toneladas de peso. Em máquinas com eixo Y, o componente pode ser maquinado em qualquer posição. A mesa giratória é colocada sobre uma cama deslizante. O curso padrão do eixo Y corresponde ao diâmetro de oscilação do tamanho da máquina, mas pode ser adaptado para se adaptar a qualquer aplicação. Paletização O equipamento de troca automática de peças de trabalho reduz o tempo de preparação com maior flexibilidade de fabrico. Apoio O desenho do carneiro de ferro fundido consiste num sistema de guia hidrostático fechado. Estão disponíveis secções de carneiro de 300 x 300 mm ou 480 x 400 mm. São possíveis opções de curso em Z de 1500 mm a 3500 mm. Crossrail O carril transversal oferece uma orientação hidrostática no eixo x. A largura de guiamento é de 700 - 1500 mm. Os trilhos de travessia são fixados hidrostaticamente. Mesas de máquinas Para vários tipos de peças, estão disponíveis diferentes soluções de fixação. Mesas para caixas de mordentes, com barras de deslizamento básicas inseridas, com mandris de potência hidráulica ou com mandris de potência magnética. A carga da mesa é máxima. 350000 kg.
