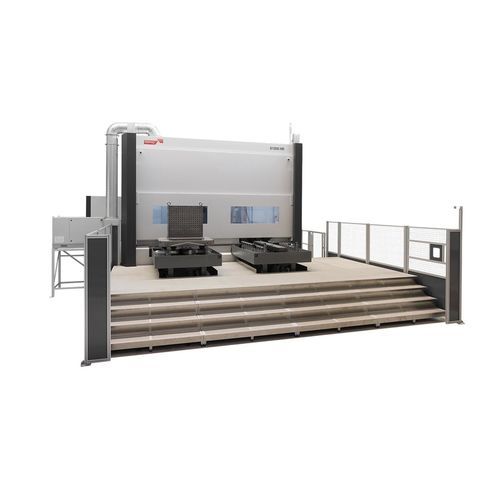

Centro de usinagem de 5 eixos S1250 HD

horizontalpara a indústria aeroespacialpara titânio

Visão geral
O S1250 HD é destinado ao usinamento pesado simultâneo em 5 eixos de peças em titânio e Inconel devido às suas excelentes propriedades estáticas e dinâmicas. Guias hidrostáticas proporcionam vantagem significativa no usinamento de titânio: maior rigidez e amortecimento permitem aumentar profundidades de corte e reduzir tempos de desbaste, além de melhorar o acabamento ao limitar o movimento da coluna e possibilitar acelerações mais altas e movimentos 5 eixos mais rápidos.

Aplicações

• Peças estruturais em titânio — taxas de remoção de material > 800 cm³/min em titânio
• Pequenas trem de pouso — aprox. 30% mais produtivo para metais duros como titânio ou Inconel
• Carcaças em titânio — até 30% mais produtivo para metais duros

Recorde mundial / Desempenho
Com Starrag Tools e Starrag Technologies, o S1250 HD alcançou uma taxa de remoção de material de 1.516 cm³/min em componentes estruturais Ti6Al4V, estabelecendo referência no usinamento pesado de titânio.

Eixos principais (spindles)
Starrag oferece amplo know-how em spindles com mais de 2000 unidades entregues. Para materiais de difícil usinagem, o projeto de spindles Starrag aumenta as taxas de remoção através de:

• Árvores de spindle curtas e robustas para rigidez superior
• Construção compacta que melhora o contorno de colisão e permite menores extensões de ferramenta
• Características de torque ajustadas para usinagem de materiais duros

Projeto da máquina & dimensões
O S1250 HD é a única máquina em sua classe equipada com guias hidrostáticas. Estrutura altamente rígida combinada com guias hidrostáticas pré-carregadas aumenta dinâmica e desempenho de desbaste. Capacidade máxima da peça: 1000 x 1250 mm, até 5000 kg. Cabeças de fresagem compactas e rígidas permitem o uso de ferramentas mais curtas para maior estabilidade.

Manuseio de ferramentas
A máquina é equipada com revistas e trocadores de ferramentas Starrag, disponíveis até 465 posições por máquina (HSK-A125). As revistas em corrente e torre oferecem:

• Projeto rápido e confiável, testado em centenas de máquinas
• Carregamento de ferramentas durante o processo de usinagem
• Grande variedade de tamanhos de revista e opções

Precisão e capacidade de processo
Projetada para fornecer fabricação confiável sob condições variáveis (ex.: temperaturas flutuantes, fases mínimas de aquecimento), reduzindo a frequência de medições CMM e os requisitos energéticos para estabilização térmica.

Informações adicionais
Centro de usinagem simultâneo 5 eixos de alto desempenho, otimizado para usinagem pesada de titânio e Inconel. Cabeças de fresagem compactas suportam maior rigidez e estabilidade, aumentando as taxas de remoção de material alcançáveis.

Especificações técnicas / Características

• Família de modelo: S1250 HD
• Tipo de máquina: Centro de usinagem 5 eixos hidrostático
• Capacidade máxima da peça: 1000 x 1250 mm
• Capacidade máxima de peso da peça: 5000 kg
• Guias hidrostáticas: sim — guias hidrostáticas pré-carregadas
• Taxas típicas de remoção de material: > 800 cm³/min (titânio); recorde mundial 1.516 cm³/min (Ti6Al4V)
• Experiência em spindles: > 2000 unidades entregues ao mercado
• Características do spindle: árvores curtas/robustas para rigidez; construção compacta para melhor contorno de colisão; torque otimizado para usinagem de materiais duros
• Capacidade do magazine de ferramentas: até 465 posições (HSK-A125)
• Configuração de eixos: 5 eixos simultâneos
