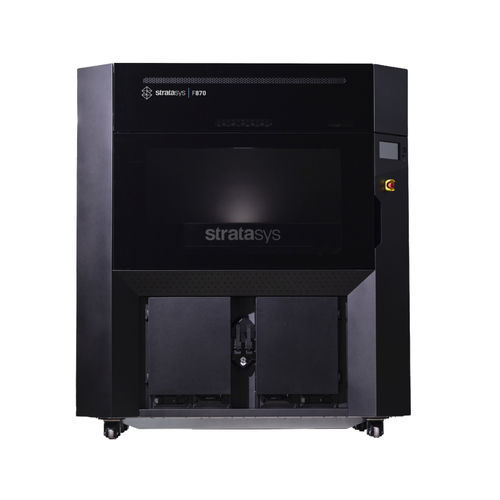

Impressora 3D para materiais plásticos F870™

ABSPAFDM

Visão geral
O F870™ é uma impressora 3D FDM® de grande formato concebida para ferramentaria de fábrica e produção sob demanda. Fornece precisão dimensional consistente ao longo de 1.000 mm de comprimento de construção com câmara totalmente aquecida a 95 °C, secagem integrada de materiais e uma plataforma de materiais de alta capacidade para execuções prolongadas sem supervisão.

Destaques

• Grande capacidade de construção para produzir peças grandes ou vários componentes num único trabalho, aumentando o throughput.
• Sistema de secagem regenerativo integrado mantém o estado do material e reduz falhas de impressão.
• Bobinas de material de 4.100 cm³ partilhadas com o F3300 facilitam a gestão de inventário e reduzem custos operacionais.
• Câmara totalmente aquecida (95 °C) assegura ligação entre camadas e estabilidade dimensional ao longo dos 1.000 mm.
• Substituição de cabeça de impressão sem ferramental para minimizar o tempo de inatividade.
• Compatível com materiais de engenharia, incluindo FDM® Nylon 12CF™ para ferramentaria rígida e EOAT leve.

Números de desempenho

• Throughput: até 2× (com a cabeça N25 de alta velocidade para ASA vs. cabeça padrão)
• Impressão sem vigilância: até 2 semanas contínuas (dependente do trabalho)
• Materiais no lançamento: 9 (incluindo Nylon 12CF™, variantes ASA, ABS‑M30™, materiais de suporte)
• Câmara totalmente aquecida: 95 °C
• Comprimento máximo imprimível: 1.000 mm

Cabeças de impressão

• N14 — Cabeça de alta resolução. Alturas de camada: 0,18 mm, 0,25 mm, 0,33 mm. Indicada para ferramentaria de precisão e dispositivos detalhados.
• N20H — Cabeça endurecida, preparada para compósitos. Altura de camada: 0,25 mm. Projetada para compósitos com fibra de carbono (FDM Nylon 12CF™).
• N25 — Cabeça de alta velocidade. Altura de camada: 0,33 mm. Otimizada para máximo throughput em ASA (até ~2× vs. N14).

Materiais

• FDM® Nylon 12CF™ — Nylon 12 reforçado com fibra de carbono para ferramentaria rígida e EOAT de alta relação resistência/peso.
• ASA (várias cores) — Resistente a UV, melhor acabamento superficial comparado ao ABS.
• ABS‑M30™ Preto — ABS de grau industrial para peças estruturais.
• Materiais de suporte FDM® (removíveis e solúveis SR-35™) — Permitem geometria complexa e cavidades internas.
• Design de bobina partilhada de 4.100 cm³ (comum ao F3300) para gestão escalável de materiais.

Aplicações

• Ferramentaria de produção: gabaritos de montagem, dispositivos de alinhamento, calibres, guias de perfuração, ferramentas de conformação e dobra.
• End-of-arm tooling (EOAT) e efetores finais robóticos leves.
• Auxílios ao operador, dispositivos ergonómicos e ferramentas de segurança.
• Protótipos funcionais de grande dimensão e produção de transição até 1.000 mm numa única peça para reduzir assemblagens.
• Peças de substituição sob demanda e auxílios de manutenção.

Software

• Compatível com GrabCAD™ Print e Insight para preparação de trabalhos, gestão de impressão e fluxos operacionais.

Especificações técnicas

• Modelo: F870™
• Volume de construção: 1.000 x 610 x 610 mm — 372.000 cm³
• Comprimento diagonal máximo: 1.171 mm
• Câmara totalmente aquecida: 95 °C
• Fornecimento de material: quatro bobinas de 4.100 cm³ com troca automática; plataforma partilhada com o F3300
• Materiais suportados no lançamento: 9 (incluindo Nylon 12CF™, variantes ASA, ABS‑M30™, materiais de suporte FDM)
• Cabeças de impressão: N14 (0,18 / 0,25 / 0,33 mm), N20H (0,25 mm), N25 (0,33 mm)
• Throughput típico (relatado): N14 até ~25 cm³/h; N20H até ~21 cm³/h (Nylon 12CF™); N25 até ~66 cm³/h (ASA) — depende da geometria/material
• Precisão dimensional: XY ±0,254 mm ou ±0,002 mm/mm; Z ±0,200 mm ou ±0,002 mm/mm mais uma altura de camada (base 95 % rendimento)
• Dimensões do sistema: 175 x 124 x 196 cm
• Peso: 817 kg
• Alimentação/instalação: trifásico 208V, 30A (bomba de vácuo integrada); movimentação por empilhador e acesso por porta dupla recomendados
• Condições recomendadas: 15 °C–30 °C, 30–70 % HR; folga ~99 cm em cada lado
