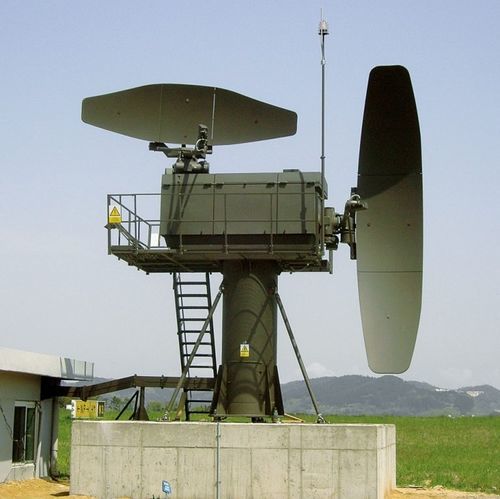

Radar de aproximação RP-5 GI

terrestre

O radar de aproximação de precisão RP-5GI que opera na banda de frequência X é um sistema de radar modernizado que assegura informação de radar completa necessária para o controlo de manobras de aproximação precisas de todos os tipos de aeronaves. O sistema de radar consiste num sistema de antena instalado num pedestal circular, na cabeça do radar electrónico alojado no contentor ou num edifício próximo do sistema de antena. As consolas de visualização para os operadores são instaladas na torre ou numa sala de controlo. A concepção modular do radar, de fácil instalação e em conformidade com os requisitos da ICAO, permite uma integração perfeita do sistema de radar nas estruturas existentes do equipamento técnico do aeroporto. O processamento digital do sinal recebido utiliza métodos modernos de Doppler. Os alvos detectados são apresentados em ecrãs LCD de grande formato. O radar está equipado com um eficiente sistema de diagnóstico BITE. O sistema de radar é adequado para funcionamento contínuo e a sua arquitectura modular e duplex não requer a presença permanente de pessoal técnico. Os dados do radar, incluindo a comunicação por voz, são armazenados em equipamento de gravação de grande capacidade baseado num PC. Características principais Sistema de radar compacto e altamente eficiente Modernização do processamento de sinais e dados de radar Visualização em grande formato de dados de radar acompanhados de informação meteorológica exibida Estrutura robusta do sistema de antena comprovada em condições climáticas difíceis PRINCIPAIS PARÂMETROS TÉCNICOS Cobertura - Gama - 0 a 20 NM Padrão de elevação - -1° a +9° Padrão azimutal - -15° a +15° Precisão (RMS) - No alcance - 30 m +3% da distância a partir do ponto de contacto Em azimute - 0,6% da distância do avião da antena +10% do desvio do avião da linha de curso,
