Iluminação para aeroporto ARL

para pistade LEDmontagem

Descrição do produto
A família Cheerong ARL fornece um sistema completo de iluminação aeroportuária (AGL) para orientação em pistas, vias de taxiamento e pátios. Inclui luzes verticais elevadas, luminárias embutidas e unidades PAPI/APAPI para operações noturnas e em baixa visibilidade.

Luces verticais elevadas — gama

• 1. Luz de aproximação — HM-APP-200
• 2. Luz de limiar de pista — HM-RTL-200
• 3. Luz de fim de pista — HM-END-150
• 4. Luz de guarda de pista — HM-RGL-A(L)
• 5. Luz de borda de pista — HM-REL-XX-200
• 6. Luz de borda de pista — HM-REL-12-X-XX(L)
• 7. Luz de borda de pista — HM-REL-12-X-XX-210
• 8. Luz de borda de taxiway — HM-TEL(L)
• 9. Luz em T — HM-TL-605-H10
• 10. Luz de pátio — HM-600-H-r

Características (luces elevadas)

• Temperatura de operação: -40 °C a +55 °C
• Grau de proteção: IP54
• Corrente de operação ajustável: 2,8 A a 6,6 A

Luces embutidas — gama

• 1. Luz de linha central da pista — HM-RCL-08-XX(L)
• 2. Luz de fim de pista — HM-END-08-RB(L)
• 3. Indicadores de saída rápida — HM-RAP-08-YB(L)
• 4. Luzes da zona de toque — HM-TZL-08-X-CB(L)
• 5. Luz de linha central de taxiway (trecho reto) — HM-TCL-08(X)-XX(L)
• 6. Luz de stopway / stop-bar — HM-SBL-08(S)-RB(L)
• 7. Luz de posição de retenção intermédia — HM-IHP-08(S)-YB(L)

Características (luces embutidas)

• Temperatura de operação: -40 °C a +55 °C
• Grau de proteção: IP65
• Corrente de operação ajustável: 2,8 A a 6,6 A
• Peso (exemplo): 2,7 kg (luminária); 2,2 kg (base)

PAPI (Indicador de trajetória de aproximação de precisão)
As unidades PAPI/APAPI fornecem guia visual da trajetória de aproximação através de combinações branco/vermelho. Normalmente são usados quatro indicadores para um PAPI (dois para APAPI). Cada unidade inclui o conjunto óptico (tampa, vidro frontal, corpo, lente, filtro de cor, lâmpada) e a montagem para ajuste de elevação e posição.

Imagens

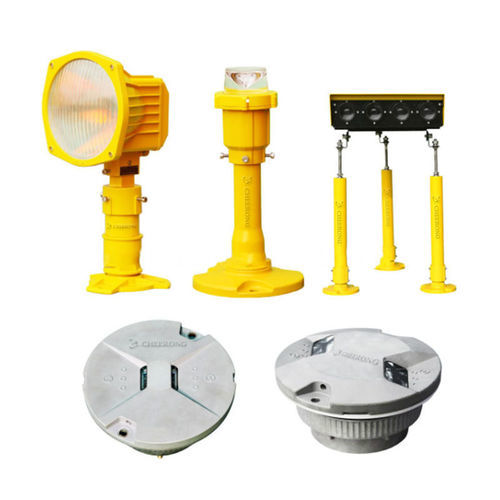

Imagens do produto mostram as luzes elevadas, unidades embutidas, PAPI e vistas de instalação para referência.

Especificações técnicas

• Modelo: ARL
• Marca: Cheerong
• Família de produtos: luzes verticais elevadas, luzes embutidas, PAPI/APAPI, iluminação de taxiway e pátio
• Faixa de temperatura de operação: -40 °C a +55 °C
• Grau de proteção: IP54 (elevadas); IP65 (embutidas)
• Corrente de operação: ajustável de 2,8 A a 6,6 A
• Peso exemplo (luminária embutida): 2,7 kg (luminária); 2,2 kg (base)
• Aplicações típicas: aproximação de pista, limiar e fim, borda de pista, borda e linha central de taxiway, iluminação de pátio, sistemas PAPI
