Transponder modo S TT23

ADS-Bpara aviãoTSO

Visão geral
Os transponders compactos Mode S Trig TT23 e TT23G oferecem funcionalidade de transponder Classe 1 com redução no espaço de painel. O TT23 suporta ADS‑B Out quando ligado a uma fonte GPS certificada externa; o TT23G incorpora um GPS interno certificado (ETSO‑C199) para uma solução ADS‑B Out integrada.

Principais características

• Formato compacto: encaixa em um orifício de instrumento de 57 mm ou montagem compacta
• Profundidade de montagem mínima para maximizar o espaço à frente e atrás do painel
• Codificador de altitude integrado na cabeça de controle (TC20)
• TT23G inclui GPS interno certificado ETSO‑C199
• Certificado para operações IFR e VFR
• Escurecimento manual do ecrã e cabeça de controlo resistente a salpicos
• Baixo consumo e sem necessidade de ventoinha
• Certificações EASA ETSO e FAA TSO incluindo TSO‑C166b (ADS‑B 1090ES)
• Aprovações Free European Minor Change e disponibilidade de STC FAA para aeronaves selecionadas

Projeto do produto

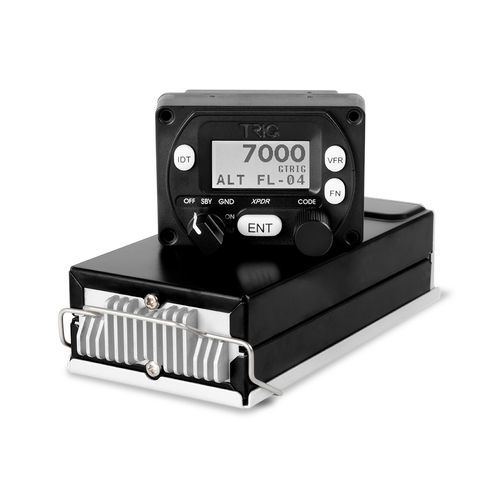

O sistema separa uma cabeça de controle compacta (TC20) com codificador integrado de uma caixa de hardware que pode ser instalada noutra parte da fuselagem. A profundidade da cabeça é de 54 mm e encaixa num orifício redondo de 57 mm (2¼") ou montagem compacta; o kit de instalação é fornecido. O ecrã é brilhante, legível e com escurecimento manual.

Potência de transmissão e ADS‑B
Potência nominal do transmissor: 250 W no conector (Classe 1). O TT23/TT23G cumpre os requisitos de ADS‑B Out 1090ES (TSO‑C166b). O TT23 requer um GPS certificado externo para ADS‑B Out; o TT23G utiliza o seu GPS ETSO‑C199 interno.

Fontes de posição compatíveis

• TN72 — fonte de posição ADS‑B acessível para equipamento voluntário
• TN70 — adequada para aeronaves certificadas Part 23 que exigem fonte TSO‑C145

Versões

• TT23 — Classe 1 Mode S e 1090ES; ADS‑B Out com GPS certificado externo; Potência do transmissor 250 W; P/N de venda 02627‑00‑01
• TT23G — Classe 1 Mode S e 1090ES; GPS ETSO‑C199 integrado para ADS‑B Out; Potência do transmissor 250 W; P/N de venda 02629‑00‑01

Conteúdo da embalagem

• Garantia de dois anos (a partir da data de instalação)
• Manuais de instalação e operação (inglês, alemão e francês)
• Kit de instalação com suportes plásticos para montagens redondos
• Bandeja e fixações
• Formulário EASA One

Especificações técnicas

• Tipo: Transponder Classe 1 Mode S nível 2, ADS‑B Classe B1S
• Certificações: TT23 — ETSO C88a, C112e, 2C112b, C166b; TSO C88b, C112c
• Certificações: TT23G — ETSO C88a, C112e, 2C112b, C166b, C199; TSO C88b, C112c
• Conformidade: ED‑73E, ED‑14G, DO‑160G, DO‑260B, DO‑178C, DO‑178B, DO‑254 Nível C
• Tensão de alimentação: 11–33 V DC
• Consumo típico (14 V): TT23 repouso 0,15 A / activo 0,28 A; TT23G repouso 0,15 A / activo 0,34 A
• Potência nominal do transmissor: 250 W no conector
• Temperatura de operação: transponder −40 °C a +70 °C; controlador −20 °C a +55 °C
• Peso (back box): TT23 300 g; TT23G 315 g; Cabeça de controlo (TC20) 90 g
• Dimensões (controlador): H 44 × W 63 × L 54 mm; transponder em bandeja H 37 × W 64 × L 149 mm
