Medidor de superfície TR SCAN Z

digitalsem contatopara a indústria aeroespacial

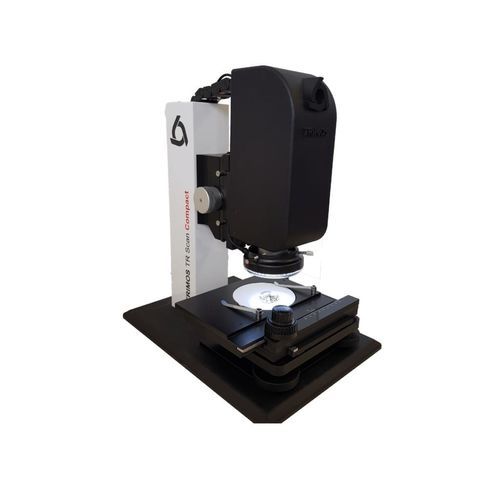

O TR Scan Compact Z é uma coluna de medição de altura em miniatura de última geração, projetada para medições sem contato em diversos materiais, incluindo ouro, superfícies macias e transparentes. Possui controles de câmera intuitivos, brilho ajustável e pode realizar medições em peças móveis com alta precisão. Utilizando a tecnologia de Microscopia Confocal Cromática (CCMP), permite medições de altura em áreas inacessíveis a sensores de contato convencionais. Seu sistema de posicionamento rápido e preciso da mesa X/Y e sua capacidade de medição rápida em Z aumentam sua eficiência e versatilidade para diversas aplicações. A tecnologia CCMP (Microscopia Confocal Cromática) combinada com uma câmera digital permite a visualização do ponto de medição "bola virtual" na peça. Graças a este método, as medições de altura são possíveis em locais que um sensor de contato convencional não pode alcançar. O sistema de medição opcional na mesa (X/Y) permite um posicionamento rápido e preciso. O sistema de medição em Z extremamente rápido (2000 Hz) permite medições de altura dinâmicas em peças móveis. - Sem contato - Controles de câmera intuitivos - Brilho ajustável - Medições de altura / delta / min / max - Movimentos rápidos - Software fácil de usar - Alta precisão - Medições em peças móveis TR Scan Compact Z Sensor óptico - Distância de trabalho: 31,8 mm - Faixa de medição: 8 mm - Resolução: 0,1 µm - Abertura numérica: 0,25 - Ângulo máximo de medição: 90° +/- 15° - Tamanho do ponto: 15 µm - MEP: 0,6 µm Sistema de medição X/Y - Tipo de sistema: Incremental - Resolução: 1 µm - MEP: ~ 10 µm - Conexão de interface: 2x USB 2.0 Visão - Transmissão de vídeo: Imagem ao vivo - Campo de visão: 7 x 5,25 mm - Resolução: 1600 x 1200 - Tamanho do pixel: ~4,3 µm - Tipo de sensor: CMOS colorido Outro - Conexão de interface: 2x USB 2.0 - Medições de superfície sem contato em todos os tipos de materiais, como ouro, superfícies macias, superfícies transparentes, etc. Características técnicas / especificações: - Medição de altura sem contato - Tecnologia de Microscopia Confocal Cromática (CCMP) - Visualização por câmera do ponto de medição - Sistema de medição X/Y opcional para posicionamento rápido e preciso - Sistema de medição em Z rápido (2000 Hz) - Distância de trabalho: 31,8 mm - Faixa de medição: 8 mm - Resolução: 0,1 µm (Z), 1 µm (X/Y) - Abertura numérica: 0,25 - Ângulo máximo de medição: 90° +/- 15° - Tamanho do ponto: 15 µm - MEP: 0,6 µm (Z), ~10 µm (X/Y) - Interface: 2x USB 2.0 - Visão: Imagem ao vivo, resolução 1600 x 1200, tamanho do pixel ~4,3 µm, sensor CMOS colorido - Campo de visão: 7 x 5,25 mm
