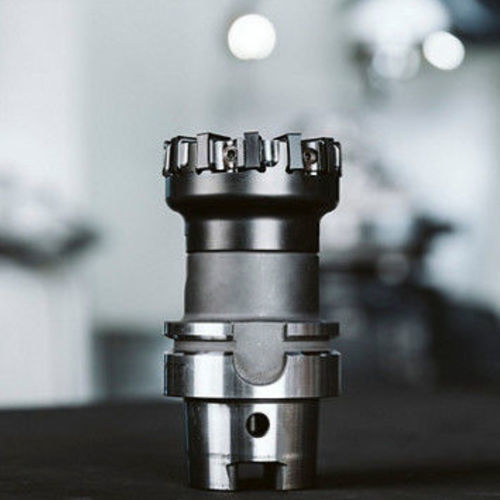

Gusseisen-Fräser MaxiMill – S-Power

HartmetallCVDPVD

Übersicht
MaxiMill – S-Power setzt neue Maßstäbe beim Planfräsen von Gusswerkstoffen. Mit hoher Zahnzahl und doppelseitigen Wendeschneidplatten bietet das System optimale Leistung und eine sehr stabile, vibrationsarme Konstruktion. Die Doppelkeilklemme sorgt für einfache Handhabung und sicheren Sitz der Platten.

Anwendung und Leistung
Für das Planfräsen von Gussteilen (GJS, GJV, GJL) entwickelt, erzielt das System hohe Abtragsraten bei verbesserter Oberflächenqualität und reduzierter Gratbildung. Die optimale Anzahl an Schneidkanten (z. B. 12 Zähne bei Ø63 mm) und eine positive Schneidkantengeometrie ermöglichen hohe Schnittgeschwindigkeiten und Wirtschaftlichkeit. Typische Einsatzgebiete: Bremskomponenten und Montageflächen in Hochleistungsmotoren.

Funktionsweise
Der Einstellwinkel von 88° ermöglicht hohe Zahnzahlen und kleine Spanräume. Doppelseitige Wendeschneidplatten mit acht nutzbaren Schneidkanten, ausgewählte Substrate und DRAGONSKIN-Beschichtungen liefern hohe Leistung und ruhigen Schnitt. Robuster Plattensitz und Doppelkeilklemme gewährleisten sicheren Halt sowie hohe axiale und radiale Rundlaufgenauigkeit.

Vorteile

• Höhere Plattenfestigkeit im Vergleich zu Wettbewerbsprodukten → ermöglicht außergewöhnliche Abtragsraten
• Reduzierte Zustellung pro Zahn möglich → Brüche an der Gusswand werden vermieden
• Doppelkeilklemme serienmäßig → einfache Handhabung und schneller Plattenwechsel
• Positive Schneidkantengeometrie → verhindert Gratbildung und Brüche an Werkstückkanten
• Maximale Zahnzahl je Fräserdurchmesser → sehr kosteneffizient durch hohe Drehzahlen
• Peripher geschliffene Wendeschneidplatten → hohe axiale und radiale Rundlaufgenauigkeit
• Asymmetrischer Plattensitz → reduziert Vibrationen
• Verschleißfeste Plattengrade mit PVD- oder CVD-Beschichtung → lange Standzeiten

Produktpalette und Drehdaten
Standarddurchmesser verfügbar: Ø 56 bis 125 mm. Maximale Schnitttiefe ca. 8 mm. Empfohlene verringerte Vorschubwerte pro Zahn zwischen 0,08 und 0,15 mm für Gusswerkstoffe, um Brüche an der Gusswand zu minimieren und dank hoher Zahnzahl gleichzeitig hohe Effizienz zu erhalten. Peripher geschliffene Wendeschneidplatten gewährleisten enge Toleranzen und hohe Oberflächenqualität.

Geschliffene Wendeschneideplatte – Merkmale

• Wendeschneidplatten-Bereich ISO-P / -K
• Schneidkantengeometrie: M
• Eckenradien: 0,4 mm, 0,8 mm und 1,2 mm
• Doppelseitige Platten mit insgesamt 8 nutzbaren Schneidkanten (pro Platte)
• Hartmetallgrade: CTPK220, CTCP230

Bald verfügbar
Kurzfristig werden keramische Wendeschneidplatten kompatibel mit dem MaxiMill – S-Power Planfrässystem erhältlich sein.

Technische Daten

• Handelsbezeichnung: MaxiMill – S-Power
• Einstellwinkel: 88°
• Typisches Beispiel Zahnzahl: 12 Zähne bei Ø63 mm (System unterstützt hohe Zahnzahlen für jeden Durchmesser)
• Standarddurchmesser: Ø 56 mm bis Ø 125 mm
• Maximale Schnitttiefe: ca. 8 mm
• Empfohlener Vorschub pro Zahn für Gusswerkstoffe: 0,08–0,15 mm
• Plattentyp: doppelseitig, 8 nutzbare Schneidkanten
• Plattengeometrien/-grade: ISO-P/-K, Geometrie M, Grade CTPK220 / CTCP230
• Beschichtung: DRAGONSKIN (als Beschichtung auf ausgewählten Substraten erwähnt)
• Spannung: Doppelkeilklemme, robuster Plattensitz, asymmetrischer Plattensitz zur Vibrationsreduzierung
• Hauptanwendung: Gussbauteile (GJS, GJV, GJL)
